Ogranicznik przepięć fotowoltaiczny klasy T1T2 (B+C) 3P 1200V 14kA DC (iskiernikowy)

Ogranicznik Przepięć PV T1+T2 3P 1200V DC 14kA – Iskiernikowy

Ogranicznik przepięć klasy T1+T2 (B+C) serii PV30 to niezawodne rozwiązanie przeznaczone do ochrony instalacji fotowoltaicznych pracujących w obwodach prądu stałego. Model BC3P 1200V 14kA zapewnia skuteczne zabezpieczenie przed skutkami przepięć atmosferycznych i łączeniowych.

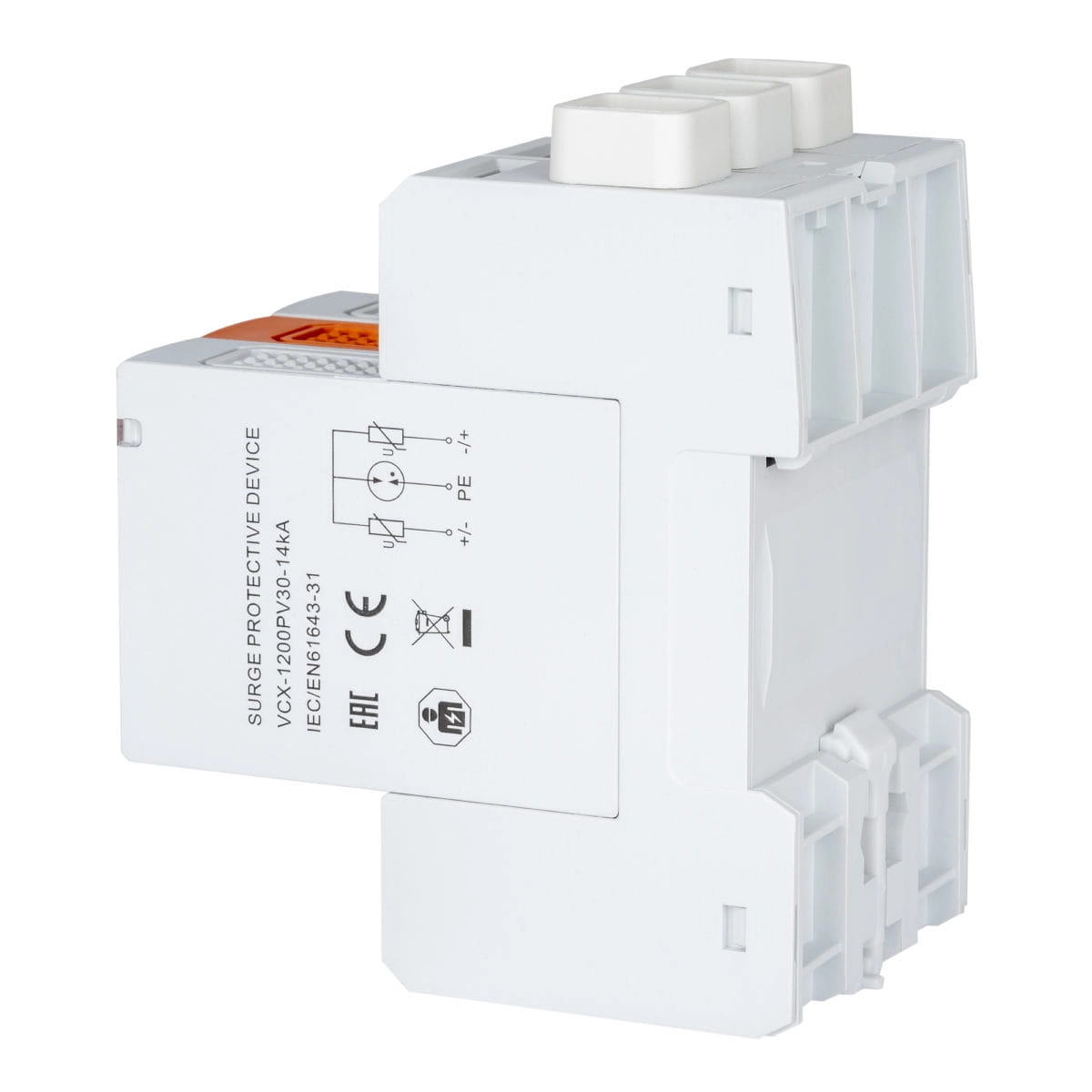

Urządzenie zostało wykonane w zaawansowanej technologii iskiernikowo-warystorowej (MOV+GDT+MOV), która łączy zalety warystorów (MOV) i iskierników gazowych (GDT). Moduły DC+ i DC- wyposażone są w warystory, natomiast tor PE w iskiernik gazowy. Taka konstrukcja pozwala zminimalizować ryzyko starzenia się komponentów ochronnych, szczególnie pod wpływem prądów upływowych i roboczych.

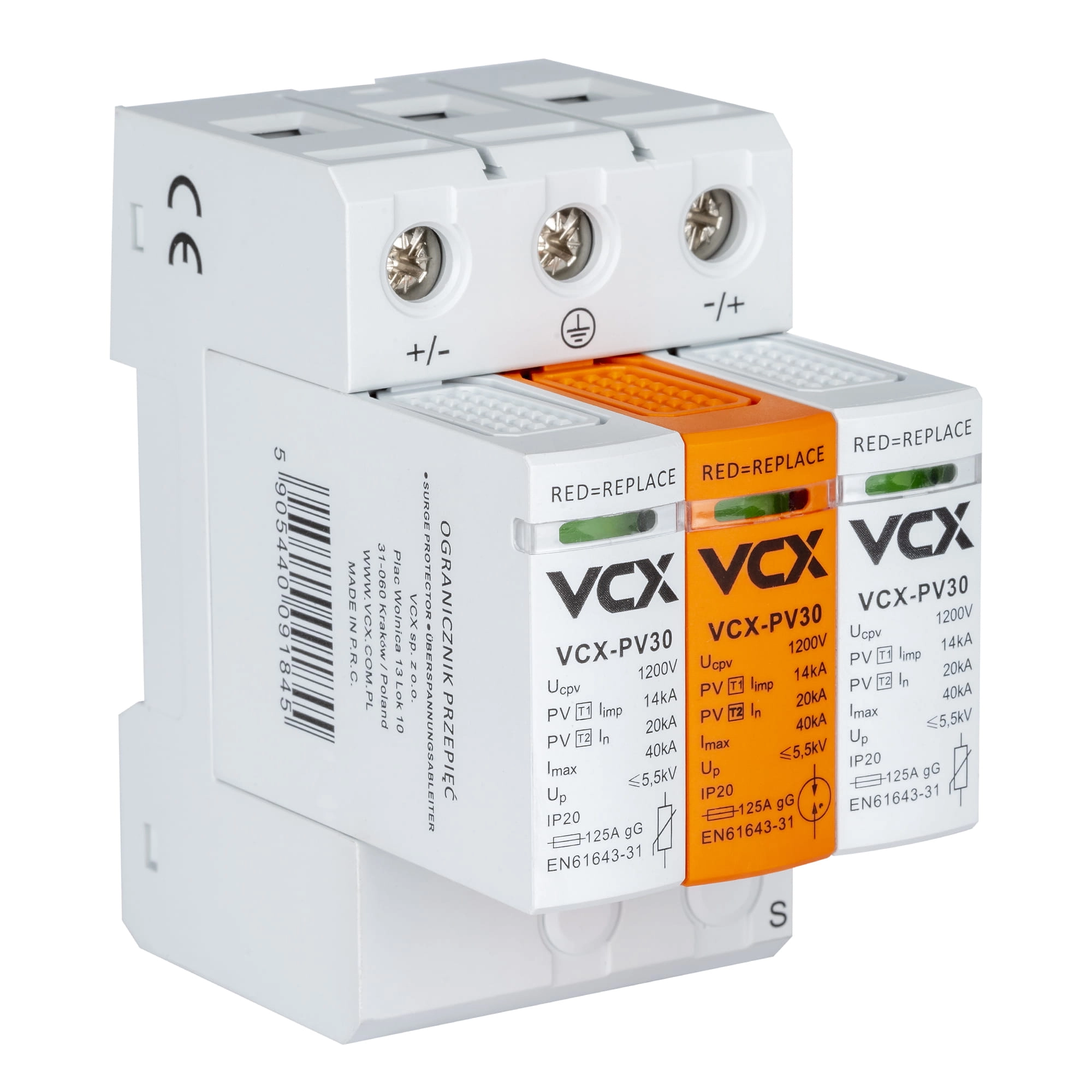

Dodatkowo ogranicznik posiada wizualny wskaźnik działania, który informuje o stanie ochrony:

• zielony – ochrona aktywna,

• czerwony – brak ochrony (wymiana modułu).

Dzięki wysokim parametrom znamionowym (1200V DC, 14kA) oraz niezawodnej konstrukcji, PV30 to idealne rozwiązanie do profesjonalnych instalacji PV, zapewniające długotrwałą ochronę i bezpieczeństwo systemu.

Dane techniczne:

• Klasa ochrony: T1+T2 (B+C)
• Technologia: Warystorowo–iskiernikowa (MOV-GDT-MOV)
• Maksymalne napięcie pracy: (Ucpv) 1200 V DC
• Prąd próbny: (In 8/20 µs) 20 kA
• Prąd maksymalny: (Imax 8/20 µs) 40 kA
• Prąd impulsowy: (Iimp 10/350 µs) 14 kA
• Napięciowy poziom ochrony: (Up) < 5,5 kV
• Liczba biegunów (modułów): 3P
• Zakres temp. pracy: -30°C do +50°C
• Zakres temp. składowania: -30°C do +70°C
• Klasa szczelności (IP): IP20
• Przyłącza maksymalne: 35 mm²

Informacje dotyczące bezpieczeństwa:

• Instalacja, konserwacja oraz wymiana urządzenia powinny być przeprowadzane wyłącznie przez osoby wykwalifikowane i posiadające odpowiednie uprawnienia.

• Należy przestrzegać wszystkich lokalnych, regionalnych i krajowych przepisów obowiązujących w zakresie montażu, eksploatacji i konserwacji tego typu urządzeń.

• Otwarcie lub ingerencja w konstrukcję urządzenia skutkuje utratą gwarancji.

• Przekroczenie wartości znamionowych podanych przez producenta może prowadzić do uszkodzenia urządzenia oraz podłączonych instalacji.

• Urządzenie może być używane i montowane wyłącznie zgodnie z informacjami zawartymi w instrukcji obsługi i dokumentacji technicznej.

• Przed rozpoczęciem prac montażowych lub serwisowych należy bezwzględnie odłączyć zasilanie.
