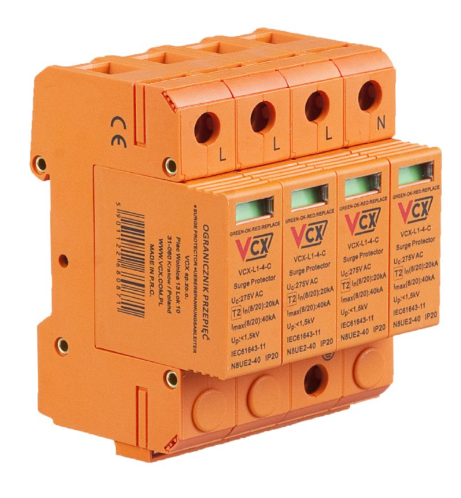

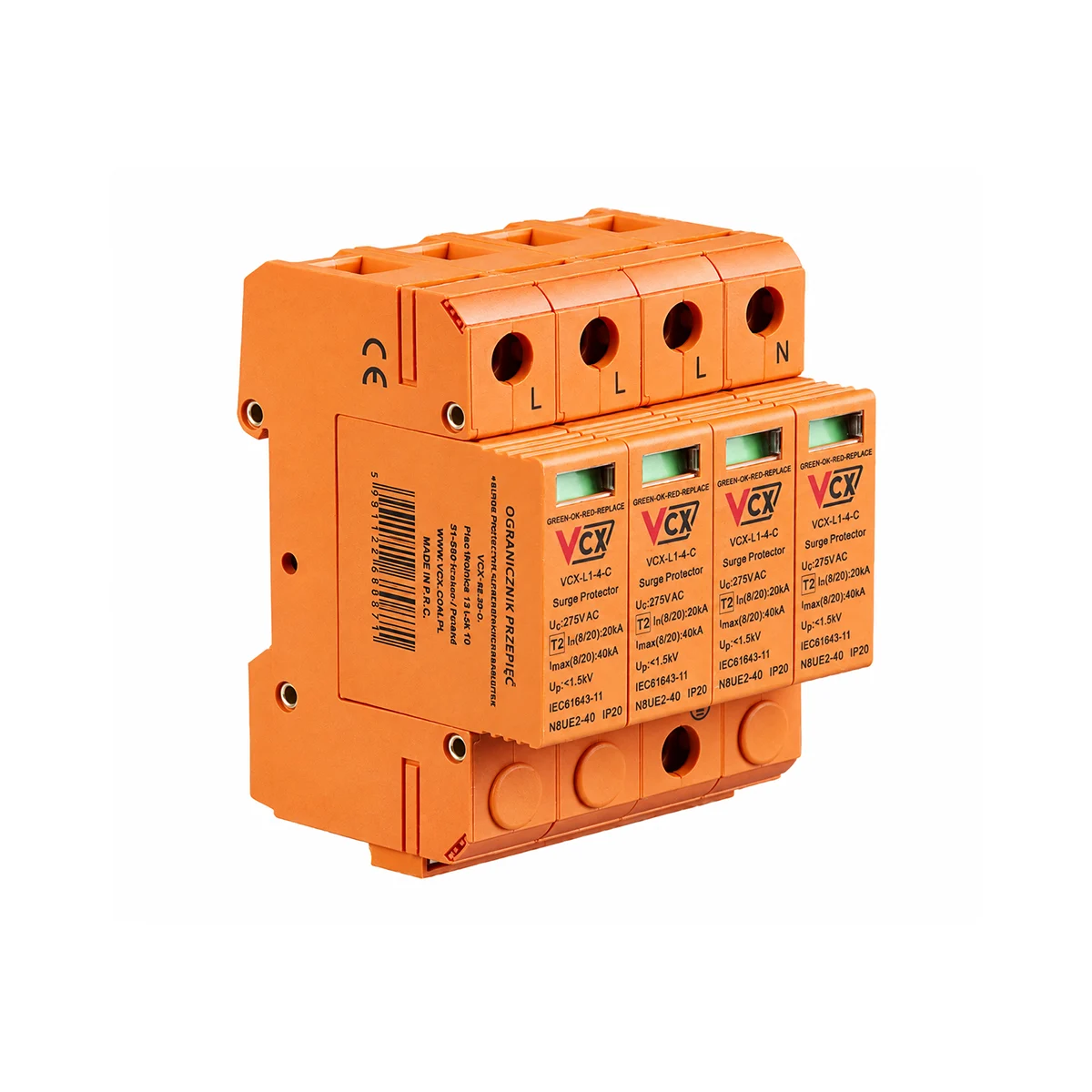

Ogranicznik przepięć klasy C 4P T2

Ogranicznik przepięć T2 4P 275V AC 40kA Professional do rozdzielnicy

Ogranicznik przepięć klasy T2 (C) 4P Professional to czterobiegunowe zabezpieczenie przeznaczone do ochrony instalacji elektrycznych prądu przemiennego AC przed przepięciami indukowanymi oraz łączeniowymi.

Ochronnik pomaga ograniczyć nagłe skoki napięcia, które mogą powstawać wskutek zakłóceń w sieci, przełączania urządzeń elektrycznych lub przepięć wywołanych pośrednim oddziaływaniem wyładowań atmosferycznych.

Wykonanie 4P umożliwia zastosowanie urządzenia w instalacjach obejmujących trzy przewody fazowe oraz przewód neutralny. Ogranicznik montowany jest w rozdzielnicy elektrycznej na standardowej szynie DIN.

Skuteczna ochrona instalacji AC

Model C4P Professional AC wykonano w technologii warystorowej. Znamionowy prąd wyładowczy wynosi 20 kA, a maksymalny prąd udarowy osiąga 40 kA.

Ogranicznik klasy T2 może być stosowany jako drugi stopień ochrony przeciwprzepięciowej w rozdzielnicach, podrozdzielniach oraz tablicach piętrowych. Producent zaleca jego montaż w miejscu wprowadzenia instalacji elektrycznej do budynku.

Najważniejsze cechy

• ochronnik przepięciowy do instalacji AC,
• klasa ochrony T2, określana również jako klasa C,
• czterobiegunowe wykonanie 4P,
• przeznaczony do układu obejmującego przewody 3L+N,
• technologia warystorowa,
• maksymalne napięcie pracy Uc: 275 V AC,
• znamionowy prąd wyładowczy In: 20 kA,
• maksymalny prąd udarowy Imax: 40 kA,
• napięciowy poziom ochrony Up: do 1,5 kV,
• wizualne wskaźniki stanu ochronnika,
• montaż na szynie DIN,
• parametry potwierdzone certyfikatem BBJ.

Wizualny wskaźnik działania

Każdy moduł posiada wskaźnik umożliwiający szybką ocenę stanu ochronnika:

• zielony wskaźnik – ochrona jest aktywna,
• czerwony wskaźnik – brak ochrony, element wymaga wymiany.

Zastosowanie

• rozdzielnice główne i podrozdzielnice,
• instalacje elektryczne AC w domach i budynkach użytkowych,
• warsztaty, biura i lokale usługowe,
• instalacje przemysłowe niskiego napięcia,
• tablice piętrowe i rozdzielnice modułowe.

Dane techniczne

• Producent: VCX
• Kod produktu: C4P PROF. AC
• Rodzaj produktu: ogranicznik przepięć AC
• Klasa ochrony: T2 / C
• Liczba biegunów: 4P
• Liczba modułów: 4
• Wykonanie: warystorowe
• Maksymalne napięcie pracy Uc: 275 V AC
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
• Maksymalny prąd udarowy Imax (8/20 µs): 40 kA
• Napięciowy poziom ochrony Up: ≤ 1,5 kV
• Maksymalny przekrój przewodu: 35 mm²
• Temperatura pracy: od -30°C do +50°C
• Temperatura składowania: od -30°C do +70°C
• Sposób montażu: szyna DIN
• Kod EAN: 5905440090022

Ważna informacja

Produkt chroni przed przepięciami, a nie przed przeciążeniem lub zwarciem. Nie zastępuje wyłącznika nadprądowego ani innych zabezpieczeń wymaganych w instalacji.

Ogranicznik przeznaczony jest do instalacji AC – prądu przemiennego. Nie należy stosować go po stronie DC instalacji fotowoltaicznej.

Oferta obejmuje 1 sztukę ogranicznika przepięć T2 4P Professional AC.
