Przekładnik prądowy z dzielonym rdzeniem 100A/5A CT24

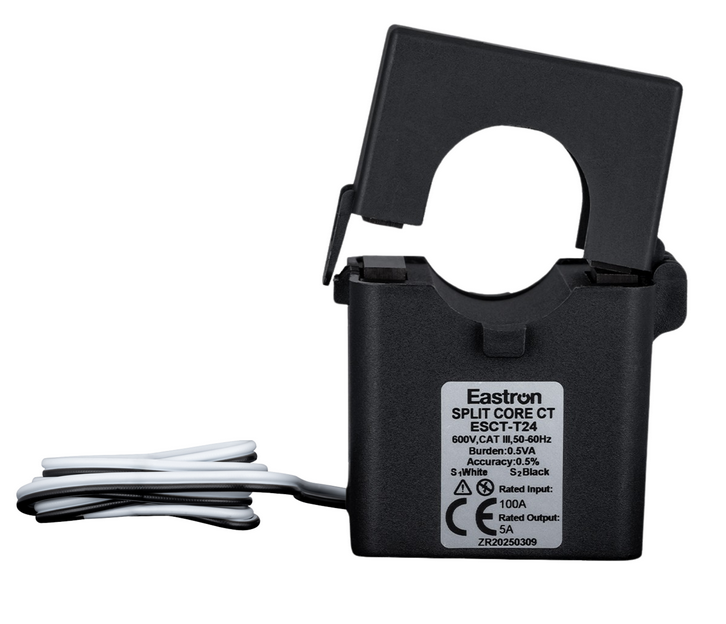

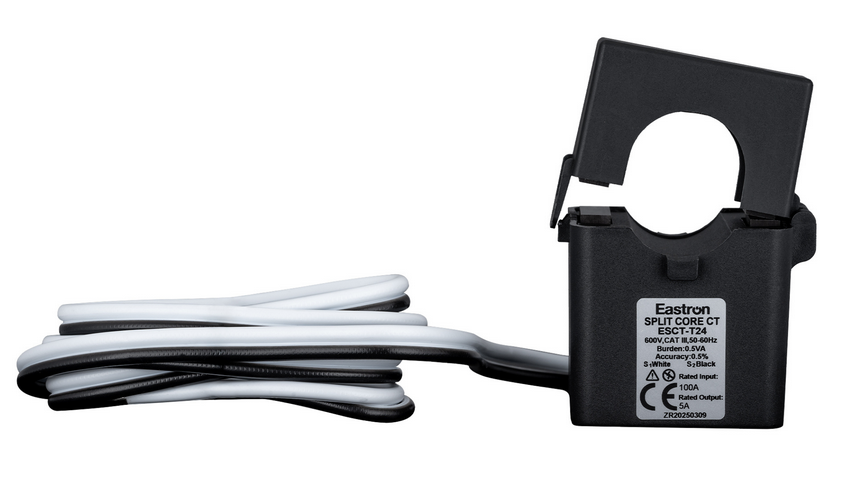

Przekładnik prądowy Eastron CT24 100A/5A -  dzielony rdzeń, split-core, szybki montaż

Przekładnik typu split-core z dzielonym rdzeniem umożliwia szybki i bezpieczny montaż bez rozłączania przewodu pierwotnego. Wyjście wtórne 5A pozwala na dokładny pomiar prądu, kompatybilny z licznikami energii, np. SDM630 MCT Modbus.

Cechy produktu:

• Dzielony rdzeń – szybki montaż

• Wyjście wtórne: 5A

• Długość przewodu: 1 m

Dane techniczne:

• Prąd znamionowy: 100A, wyjściowy: 5A

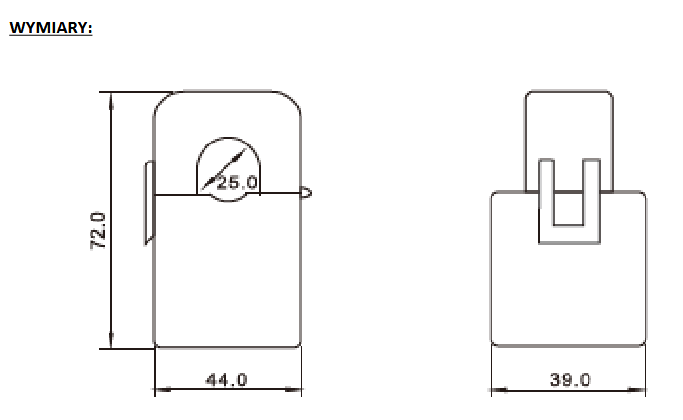

• Typ: dzielony rdzeń (split-core), średnica otworu Ø 24 mm

• Częstotliwość: 50–60 Hz

• Dokładność: klasa 0,5 lub 1 (20–120% I_nom)

• Kąt fazowy: <2° przy 50% prądu znamionowego

• Izolacja: 600 V AC, maks. napięcie pierwotne 5000 V AC

• Wytrzymałość dielektryczna: 2,5 kV / 1 mA / 1 min

• Temperatura pracy: -15°C do +75°C, wilgotność <85%

• Obudowa: PC, UL94-V0

Informacje dotyczące bezpieczeństwa

• Montaż, konserwacja i wymiana urządzenia mogą być wykonywane tylko przez wykwalifikowany i uprawniony personel.

• Należy przestrzegać wszystkich obowiązujących przepisów lokalnych, regionalnych i krajowych.

• Otwarcie lub ingerencja w urządzenie skutkuje utratą gwarancji.

• Przekroczenie dopuszczalnych obciążeń może uszkodzić urządzenie oraz podłączone układy elektryczne.

• Urządzenie należy eksploatować i montować zgodnie z instrukcją i dokumentacją producenta.

• Przed rozpoczęciem pracy zawsze odłączyć urządzenie od zasilania.
