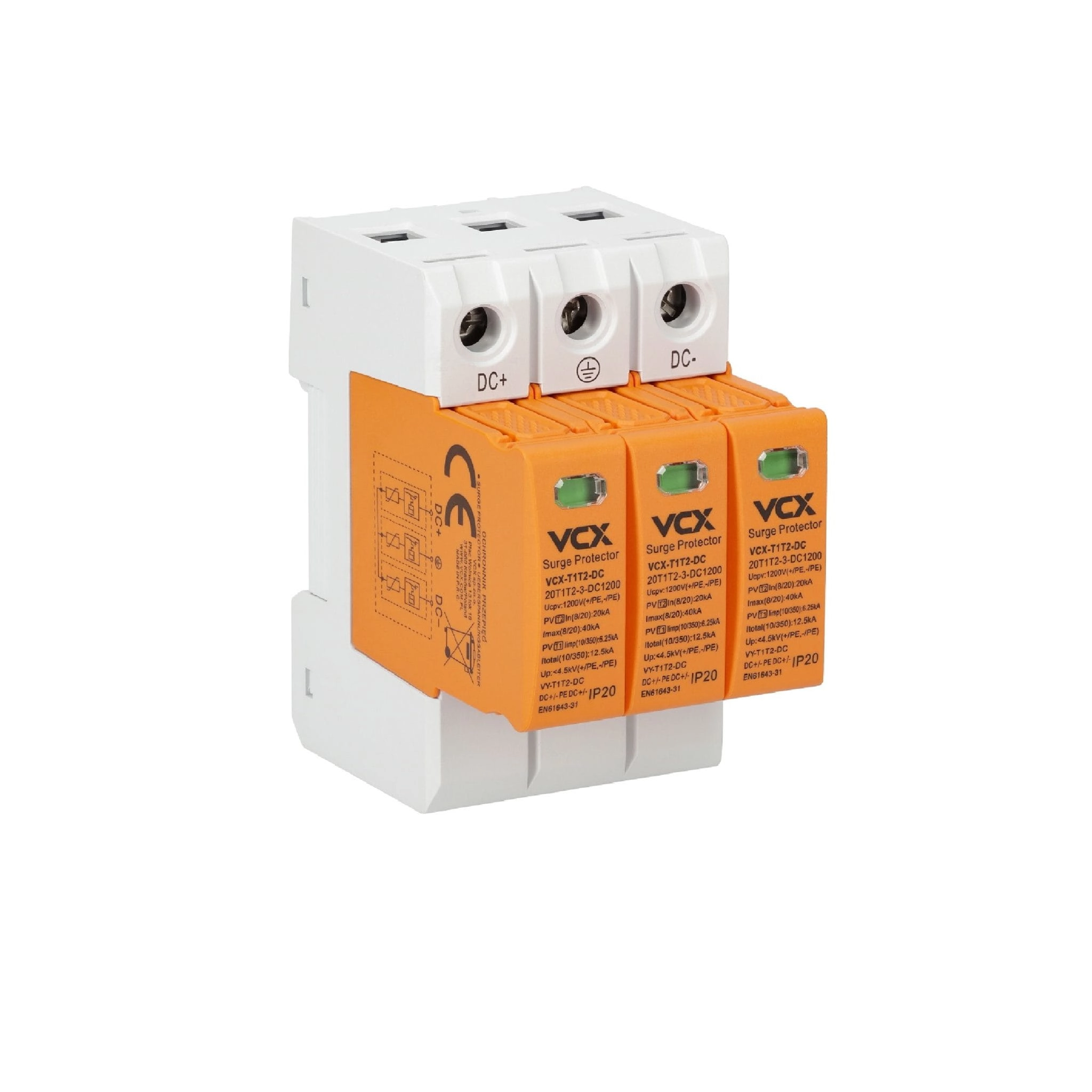

Ogranicznik przepięć DC B+C 3P 1200V T1T2

VCX Ograniczniki przepięć fotowoltaiczne DC B+C 3P 1200V (T1T2) 12,5 kA RED to nowa linia ograniczników służących zabezpieczeniu instalacji PV.

Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w szerokim zakresie instalacji PV.

Przemyślana budowa ogranicznika, pozwoliła zredukować szerokość do 3 pól (54mm),  oraz – co najważniejsze – wysokość ogranicznika do 80,8mm – przez co może być on bezproblemowo montowany w większości oferowanych na rynku rozdzielnic.

VCX DC B+C 3P 1200V (T1T2) 12,5kA RED posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego do zabezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC / 125A gG lub bezpiecznika 1000VDC / 40A typ C.

Dane techniczne DC BC3P 1200V 12.5KA RED:

• Klasa ochrony:  T1 T2
• Wykonanie: WATYSTOROWE
• Przyłącza max:  35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20)  20 kA
• Prąd max:  Imax(8/20) 40 kA
• Prąd impulsowy na biegun: Iimp(10/350) 6,25kA
• Prąd impulsowy Itotal: 12,5kA
• Napięciowy poziom ochrony:  Up <4,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
