  • Ogranicznik przepięć vcx
  • Ogranicznik 25ka
Producent: VCX (przejdź do produktów)

Etykiety

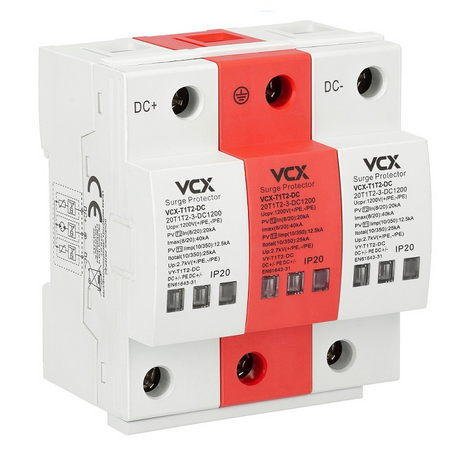

Ogranicznik przepięć fotowoltaiczny DC klasy B+C 3P (T1+T2) 25kA 1200V GDT iskiernikowy

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 275,88 zł
Brak w magazynie
Udostępnij
Dostawa od 13,99 zł - ORLEN Paczka

Czas wysyłki: 48h

Zapytaj o produkt

Opis

Ogranicznik Przepięć Fotowoltaiczny Trójfazowy Klasy B+C 25kA 1200V z iskiernikiem.



Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 25kA GDT to najnowszy i najbardziej zaawansowany technicznie produkt oferowany naszym Klientom.

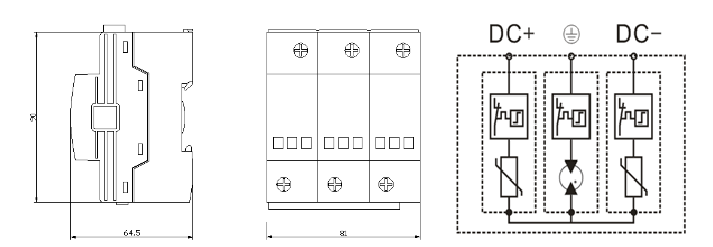

Zastosowana w nim kombinacja warystorów (MOV) w modułach DC+ oraz DC – oraz iskiernik gazowy (GDT) w module PE, przez co wyeliminowane zostało powszechny problem starzenia się warystorów pod wpływem prądów upływu i prądu roboczego.

Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w najbardziej wymagających instalacjach PV.

Odporność na prąd impulsowy na poziomie Itotal 25kA, czyli Iimp(10/350) 12,5kA na każdy biegun zapewnia najwyższy poziom ochrony przeciwprzepięciowej.





Ogranicznik przepięć fotowoltaiczny DC



VCX-DC B+C 3P 1200V (T1T2) 25kA GDT to:

  1. Specjalny warystor o dużym przepływie
  2. Iskiernik gazowy (GDT) w module PE
  3. Opatentowany system wyłączania
  4. Podstawa w kształcie litery Y
  5. Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura

• Dedykowane są do ochrony instalacji fotowoltaicznych.


• Wykonane w technologii warystorowo-iskiernikowej (MOV+GDT+MOV).


• Wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module
PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu
roboczego.


• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).



Dane techniczne:

  • Klasa ochrony:  T1 T2
  • Wykonanie: WARYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
  • Przyłącza max:  35mm2
  • Maksymalne napięcie pracy: Ucpv 1200 V DC
  • Prąd próbny: In(8/20)  20 kA
  • Prąd max:  Imax(8/20) 40 kA
  • Prąd impulsowy na biegun: Iimp(10/350) 12,5kA
  • Prąd impulsowy Itotal: 25kA
  • Napięciowy poziom ochrony:  Up <2,7kV
  • Temperatura składowania: -30/+70°C
  • Temperatura otoczenia pracy: -30/+50°C
  • Klasa szczelności: IP 20

Ochronnik przepięć fotowoltaiczny

Pliki do pobrania

File icon KARTA-KATALOGOWA-OGRANICZNIK-PRZEPIEC-FOTOWOLTAICZNY-DC-T1T2-BC-3P1200V-25KA-1.pdf 272.37 kB

Karta katalogowa

File icon Deklaracja-Zgodnosci-Nr.-57-z-dn.2021.06.10VCX-sp.-z-o.o.-Ochronniki-VCX-DC.pdf 235.19 kB

Deklaracja Zgodności
