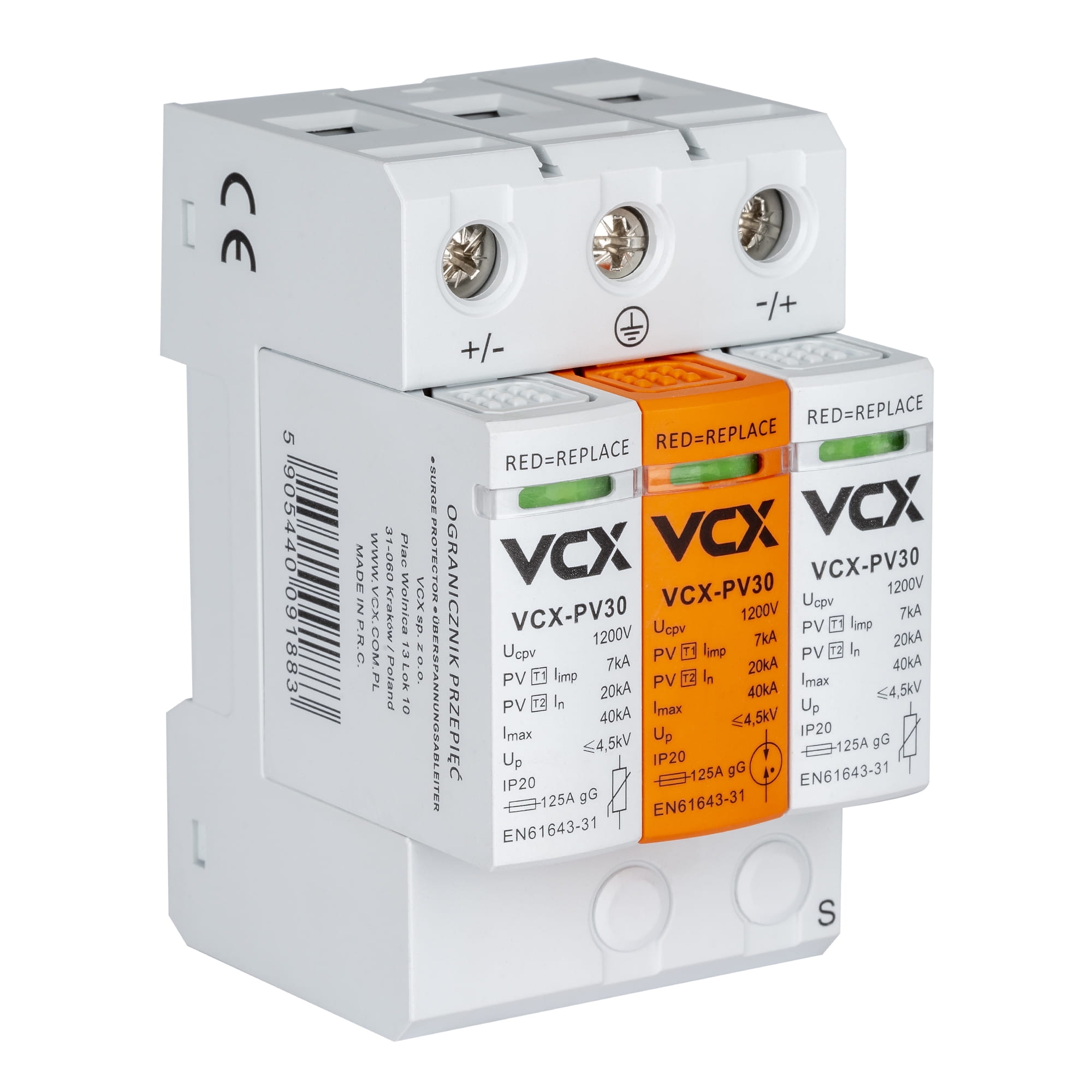

Ogranicznik przepięć fotowoltaiczny klasy T1T2 (B+C) 3P 1200V 7kA DC PV30

Iskiernikowy ochronnik fotowoltaiczny T1T2 (B+C) 1200V – skuteczna przepięciówka do instalacji PV DC

Ochronnik przepięć PV30 to niezawodne rozwiązanie dedykowane do zabezpieczania instalacji fotowoltaicznych przed skutkami przepięć. Został zaprojektowany z myślą o bezpieczeństwie i długiej żywotności w trudnych warunkach pracy systemów DC.

✔️ Technologia hybrydowa MOV + GDT + MOV

Urządzenie wykonane jest w zaawansowanej technologii iskiernikowo-warystorowej, łączącej:

• Warystory (MOV) w torach DC+ i DC–

• Iskiernik gazowy (GDT) w torze PE

Takie połączenie skutecznie eliminuje problem starzenia się komponentów pod wpływem prądów upływu czy roboczych, co przekłada się na wyższy poziom ochrony oraz dłuższą żywotność urządzenia.

✔️ Wskaźnik stanu ochrony

Dla wygody użytkownika ochronnik wyposażony jest w wizualny wskaźnik działania:

• Zielony – ochrona aktywna

• Czerwony – brak ochrony (wymiana modułu konieczna)

✔️ Główne cechy produktu:

• Typ ochrony: T1T2 (B+C)

• Zastosowanie: DC – instalacje fotowoltaiczne

• Napięcie znamionowe: 1200V DC

• Prąd wyładowczy: 7kA

• Konstrukcja: 3P (DC+, DC–, PE)

• Wysoka niezawodność i skuteczność działania

• Kompaktowy rozmiar, łatwy montaż

Dane techniczne:

• Klasa ochrony: T1T2 (B+C)

• Technologia wykonania: warystorowo–iskiernikowa (MOV–GDT–MOV)

• Liczba biegunów: 3P (DC+, DC–, PE)

• Maksymalne napięcie pracy (Ucpv): 1200 V DC

• Prąd próbny (In 8/20 µs): 20 kA

• Prąd maksymalny (Imax 8/20 µs): 40 kA

• Prąd impulsowy (Iimp 10/350 µs): 7 kA

• Napięciowy poziom ochrony (Up): < 4,5 kV

• Maksymalne przyłącze przewodu: 35 mm²

• Temperatura pracy: -30°C do +50°C

• Temperatura przechowywania: -30°C do +70°C

• Stopień ochrony obudowy: IP20

• Wskaźnik statusu ochrony: tak (zielony/czerwony)

Informacje o bezpieczeństwie

Aby zapewnić prawidłowe działanie urządzenia oraz bezpieczeństwo użytkowników i instalacji, należy przestrzegać poniższych zasad:

• Montaż, konserwacja i wymiana urządzenia mogą być przeprowadzane wyłącznie przez osoby wykwalifikowane i uprawnione do pracy przy instalacjach elektrycznych.

• Obowiązkowe jest przestrzeganie lokalnych, regionalnych i krajowych przepisów dotyczących instalacji, eksploatacji i konserwacji urządzeń elektrycznych.

• Jakakolwiek ingerencja w urządzenie (np. otwieranie obudowy) powoduje natychmiastową utratę gwarancji.

• Przekroczenie parametrów technicznych określonych przez producenta może skutkować uszkodzeniem urządzenia oraz innych elementów systemu.

• Montaż i użytkowanie ochronnika jest dozwolone wyłącznie zgodnie z zaleceniami zawartymi w instrukcji obsługi oraz dokumentacji technicznej.

• ⚠️ Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy bezwzględnie odłączyć je od zasilania.
