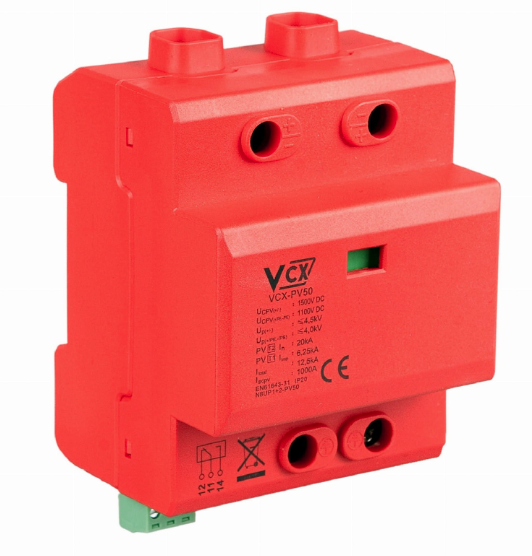

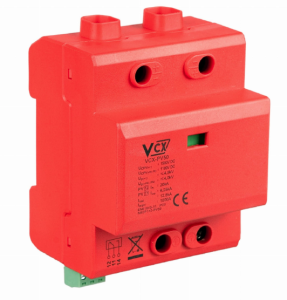

Ogranicznik przepięć fotowoltaiczny DC klasy B+C 3P (T1+T2) 12,5kA 1500V

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1500V PV50 12,5kA (iskiernikowy).

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1500V 12,5 kA o szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).

Model nieoferowany dotychczas w Polsce.

• Dedykowany do ochrony instalacji fotowoltaicznych.
• Posiada warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie
  eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego
• Wyposażony w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Dane techniczne:

• Zgodność z normą: PN-EN 61643-31
• Klasa próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
• Największe napięcie pracy PV (+/-), UCPV: ≤ 1500V DC
• Największe napięcie pracy PV (+/PE -/PE), UCPV: ≤ 1100 V DC
• Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
• Napięciowy poziom ochrony (+/-), Up: ≤ 4,5kV
• Prąd udarowy, Iimp(10/350 μs)[T1]: 6,25 kA
• Całkowity prąd wyładowczy Itotal: 12,5 kA
• Znamionowy prąd wyładowczy, In(8/20 μs) [T2]: 20kA
• Maksymalny prąd wyładowczy, Imax: 50 kA
• Dopuszczały prąd zwarciowy, Iscpv: 1s000 A
• Prąd upływu przy napięciu DC, Ipe: < 100 μA
• Prąd upływu przy napięciu AC, Ipe: < 50 μA
• Prąd ciągły, Icpv: < 100 μA
• Konstrukcja SPD: ograniczający napięcie
• Lokalizacja: Wnętrzowa
• Temp i wilgotność pracy: od -40 do 80 oC, max. wilgotność 95%
• Tryb pracy uszkodzeniowej SPD: OCFM
• Rodzaj systemu PV: uziemiony
• Stopień ochrony:  IP 20
