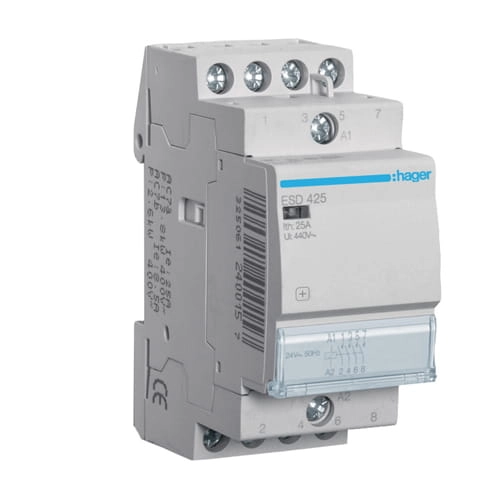

Stycznik 24V AC 4NO 25A

Stycznik 25A 24V AC 4NO – niezawodne sterowanie obwodami elektrycznymi

Modułowy stycznik 25A z czterema stykami NO (4NO) przeznaczony do sterowania obwodami elektrycznymi w instalacjach przemysłowych i budynkach użyteczności publicznej. Urządzenie montowane jest na szynie DIN, zajmuje 2 moduły (szerokość 35,75 mm) i jest przystosowane do przewodów elastycznych 1–6 mm² oraz przewodów sztywnych 1–10 mm².

Stycznik działa przy napięciu 400V AC i częstotliwości 50 Hz, z napięciem sterowania 24V AC, a jego wysoka wytrzymałość – 100 000 cykli mechanicznych i 30 000 cykli elektrycznych – gwarantuje niezawodne działanie w długim okresie eksploatacji. Znamionowe napięcie udarowe 4000 V oraz izolacja 440 V zapewniają bezpieczne użytkowanie w różnych systemach zasilania.

Idealny do sterowania silnikami, oświetleniem, ogrzewaniem i innymi odbiornikami w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

Dane techniczne:

• Rodzaj styków: 4NO
• Liczba styków: 4
• Przekrój przewodu elastycznego: 1 – 6 mm²
• Przekrój przewodu sztywnego: 1 – 10 mm²
• Prąd znamionowy (In): 25 A
• Częstotliwość: 50 Hz
• Napięcie znamionowe napięcie udarowe (Uimp): 4000 V
• Napięcie znamionowe izolacji (Ui): 440 V
• Napięcie znamionowe łączeniowe (Ue AC): 400 V
• Napięcie sterowania AC: 24 V
• Napięcie sterowania DC: 0 V
• Liczba modułów: 2
• Liczba styków NO: 4
• Liczba styków NC: 0
• Przełącznik ręczny: Nie
• Kategoria użytkowania: AC-7a / AC-7b
• Wytrzymałość mechaniczna: 100 000 cykli
• Wytrzymałość elektryczna: 30 000 cykli
• Straty mocy przy prądzie znamionowym: 7,5 W
• Maksymalna moc pobierana: 21 VA
• Zakres temperatur pracy: -10°C do +50°C
• Temperatura przechowywania/transportu: -40°C do +80°C
• Nominalny moment dokręcania: 1,2 Nm
• Wymiary - Wysokość: 83 mm Szerokość: 35,75 mm Głębokość: 60 mm
