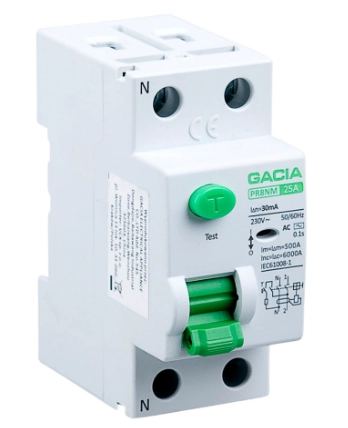

Wyłącznik różnicowoprądowy 2P 25A 30mA AC

Wyłącznik różnicowoprądowy 6kA 2P 25A 30mA typ AC – zabezpieczenie przed porażeniem prądem i uszkodzeniami instalacji

 Potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy (w użyciu są angielskie skrótowce RCD, od ‘residual current device’, i RCCB, od ‘residual current circuit breaker’). Urządzenie elektryczne, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu.

Ma na celu ochronę przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie – możliwości powstania pożaru. Znajduje zastosowanie w budownictwie i przemyśle.

Wyłączniki różnicowoprądowe linii PR8NM typu A/AC stosuje się w obwodach elektrycznych zasilanych prądem 50/60 Hz o napięciu znamionowym 230 V dla wyłączników dwu polowych i 400 V dla wyłączników czteropolowych i prądzie znamionowym 25 A do 63 A.

Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wykonanie są zgodnie z normą IEC/EN 61008-1.

• Produkt może być montowany wyłącznie przez osoby uprawione.
• Przed montażem należy odłączyć zasilanie.
• Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
• Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
• Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wyposażone są przycisk TEST służący do sprawdzania poprawności wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.

 Specyfikacja techniczna:

• Typ: AC
• Prąd znamion.: 25A
• Znamionowy prąd różnicowy A: 30mA
• Znamionowa zdolność łączeniowa prądu różnicowego A: 500
• Czas wyzwolenia: 0,1 s
• Odporność na udar napięciowy U imp: 6000V
• Wytrzymałość zwarciowa Inc: 6000
• Stopień zanieczyszczenia: 2
• Napięcie znamionowe Ue: 400V
• Izolacja znamionowa Ui: 500V
• Częstotliwość prądu Hz: 50/60
• Żywotność elektryczna: 4000
• Żywotność mechaniczna: 4000
• Wskaźnik pozycji pracy: tak
• Stopień ochrony: IP 20
• Temp. składowania: -30/+70°C
• Temp. pracy: -30/+50°C
• Maksymalny przekrój przewodów łączeniowych:25 mm2
• Moment dokręcenia zacisków łączeniowych: 3Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: tak
