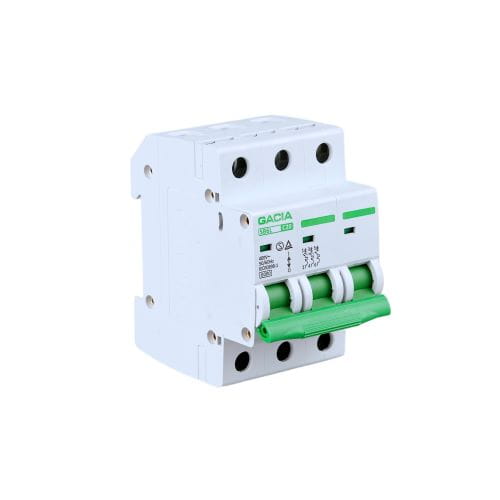

Wyłącznik nadprądowy C 3P 13A

Bezpiecznik automatyczny 3-biegunowy C 3P 13A - ochrona przed przeciążeniami i zwarciami.

Wyłącznik nadprądowy typu DS (tzw. „eska”) przerywa obwód elektryczny, gdy prąd przekroczy dopuszczalny poziom, chroniąc przed przeciążeniami i zwarciami.

Wyłączniki SB6L służą do ochrony obwodów elektrycznych o napięciu 240/415 V, z prądem znamionowym od 6A do 63A.

Zgodne z normą IEC/EN 60898-1, wyposażone w wskaźnik zadziałania. Montaż powinien wykonać elektryk, po odłączeniu zasilania.

Model 3-biegunowy C13A montuje się na szynie TH35 za pomocą plastikowych klipsów.

Dane techniczne:

• Prąd znamionowy: 13A
• Charakterystyka: C (średni czas zadziałania przy przeciążeniu)
• Znamionowa odporność impulsowa (1,2/50): 6000V
• Napięcie znamionowe (Ue): 415 V
• Izolacja znamionowa (Ui): 500 V
• Częstotliwość prądu: 50/60 Hz
• Żywotność elektryczna: 6000 cykli
• Żywotność mechaniczna: 100,000 cykli
• Wskaźnik pozycji pracy: Tak (możliwość ustawienia pozycji roboczej)
• Stopień ochrony: IP 20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm)
• Temperatura składowania: -30°C do +70°C
• Temperatura pracy: -30°C do +50°C
• Maksymalny przekrój przewodów łączeniowych: 25 mm²
• Moment dokręcenia zacisków łączeniowych: 3 Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: Tak
