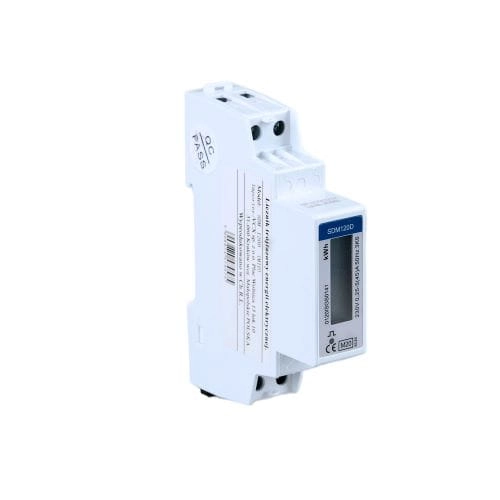

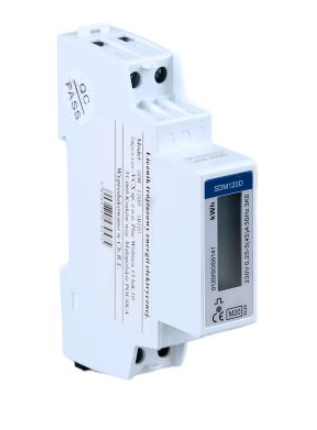

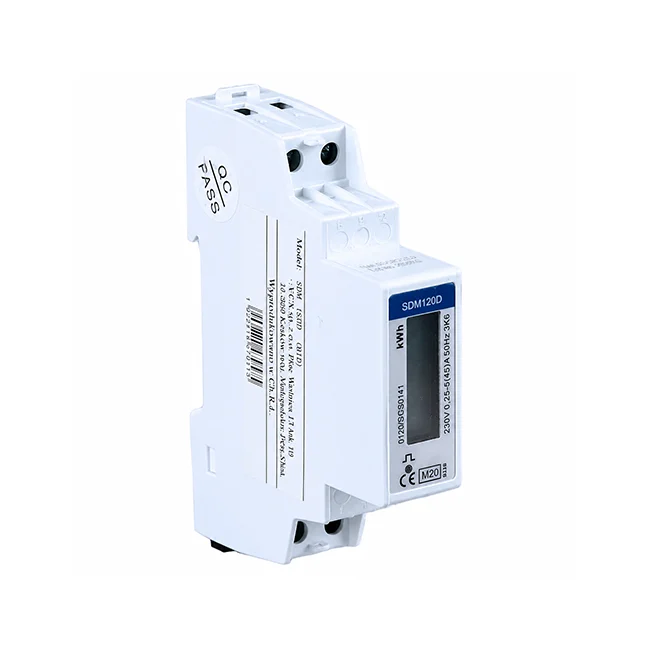

Jednofazowy licznik energii elektrycznej SDM120D MID

SDM120D MID to jednofazowy licznik energii elektrycznej przeznaczony do precyzyjnego pomiaru zużycia energii czynnej w instalacjach prądu przemiennego. Urządzenie pracuje z napięciem znamionowym 230 V i obsługuje prąd o wartości do 45 A.

Licznik energii SDM120D zapewnia dokładność pomiaru w klasie 1/B. Czytelny wyświetlacz LCD umożliwia wygodne kontrolowanie ilości pobranej energii wyrażonej w kilowatogodzinach (kWh). Maksymalna wartość wskazania wynosi 99999,9 kWh.

Licznik energii z certyfikatem MID

Model SDM120D posiada certyfikat MID i jest zgodny z wymaganiami dotyczącymi urządzeń pomiarowych. Dzięki temu może być wykorzystywany wszędzie tam, gdzie wymagany jest wiarygodny i dokładny pomiar zużycia energii elektrycznej.

Urządzenie spełnia wymagania norm IEC 62053-21 oraz EN 50470-1/3. Klasa dokładności 1/B pozwala na precyzyjne monitorowanie poboru energii w instalacjach domowych, komercyjnych i technicznych.

Pomiar energii czynnej i wyjście impulsowe

Jednofazowy licznik energii elektrycznej SDM120D mierzy zużycie energii czynnej w kWh. Zastosowane wyjście impulsowe o stałej 1000 imp/kWh pozwala na przekazywanie informacji o zużyciu energii do zewnętrznych urządzeń pomiarowych, rejestratorów lub systemów monitorowania.

Czas uruchomienia licznika wynosi około 3 sekund. Wbudowany wyświetlacz LCD zapewnia wyraźny odczyt wartości również podczas codziennej obsługi instalacji.

Gdzie można zastosować licznik SDM120D MID?

Licznik energii jednofazowy SDM120D może być stosowany do kontrolowania zużycia energii elektrycznej między innymi w:

• domach jednorodzinnych i mieszkaniach,
• garażach, warsztatach i budynkach gospodarczych,
• lokalach usługowych i handlowych,
• rozdzielnicach elektrycznych,
• instalacjach fotowoltaicznych,
• obwodach zasilających wybrane urządzenia lub najemców,
• systemach monitorowania zużycia energii.

Najważniejsze zalety licznika energii SDM120D

• pomiar energii czynnej w jednofazowych instalacjach elektrycznych,
• certyfikat MID,
• klasa dokładności 1/B,
• prąd maksymalny do 45 A,
• czytelny wyświetlacz LCD,
• wyjście impulsowe 1000 imp/kWh,
• szeroki zakres napięcia pracy,
• stopień ochrony obudowy IP51,

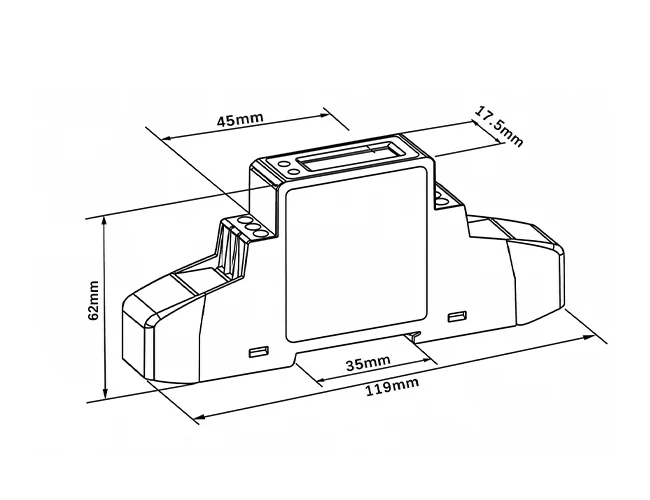

• niewielkie wymiary i możliwość instalacji w rozdzielnicy.

Dane techniczne licznika SDM120D MID

Parametry pomiarowe i elektryczne

• Model: SDM120D MID
• Rodzaj instalacji: jednofazowa
• Rodzaj mierzonej energii: energia czynna
• Jednostka pomiaru: kWh
• Klasa dokładności: klasa 1/B
• Napięcie znamionowe: 230 V
• Zakres napięcia pracy: 176–276 V
• Prąd bazowy: 5 A
• Maksymalny prąd znamionowy: 45 A
• Prąd rozruchowy: 0,4% Ib
• Częstotliwość pracy: 50 Hz
• Odporność na przeciążenie: 30 Imax przez 0,01 s
• Wyjście impulsowe: 1000 imp/kWh
• Maksymalny odczyt: 99999,9 kWh
• Rodzaj wyświetlacza: LCD

Odporność i warunki pracy

• Temperatura pracy: od -20°C do +55°C
• Temperatura składowania: od -40°C do +70°C
• Temperatura referencyjna: +23°C ±2°C
• Wilgotność podczas pracy: do 90%
• Wilgotność podczas magazynowania: do 95%
• Czas uruchomienia: około 3 sekund
• Stopień ochrony: IP51
• Środowisko mechaniczne: M1
• Klasa ochronności: II
• Odporność izolacji na napięcie AC: 4 kV przez 1 minutę
• Odporność na napięcie udarowe: 6 kV, impuls 1,2 µs

Normy i zgodność

• IEC 62053-21,
• EN 50470-1,
• EN 50470-3,
• zgodność z wymaganiami MID.

Dlaczego warto wybrać licznik energii SDM120D MID?

Jednofazowy licznik energii SDM120D MID jest praktycznym rozwiązaniem do kontrolowania poboru prądu w instalacjach 230 V. Łączy dokładny pomiar, prosty odczyt z wyświetlacza LCD oraz możliwość współpracy z zewnętrznymi systemami poprzez wyjście impulsowe.

Zakres pracy do 45 A sprawia, że urządzenie może być stosowane zarówno do monitorowania pojedynczych obwodów, jak i zużycia energii przez mieszkania, lokale użytkowe, maszyny lub inne odbiorniki jednofazowe.
