Stycznik SC-1810 24V 1NO

Stycznik 18A SC-1810 24V AC 1NO – do automatyki, pomp, wentylacji i oświetlenia

Stycznik SC-1810 18A 24V AC 1NO marki VCX jest przeznaczony do załączania i wyłączania obwodów elektrycznych w układach automatyki budynkowej, instalacjach biurowych oraz przemysłowych. Może być stosowany między innymi do sterowania wentylacją, oświetleniem, systemami pomp i innymi urządzeniami elektrycznymi.

Mówiąc prościej, stycznik działa jak elektryczny włącznik sterowany napięciem. Po podaniu odpowiedniego napięcia na cewkę urządzenie załącza styki główne i uruchamia podłączony obwód.

W tym modelu zastosowano cewkę 24V AC, czyli cewkę zasilaną napięciem przemiennym. Przed zakupem i montażem należy koniecznie sprawdzić, czy układ sterowania pracuje właśnie z napięciem 24V AC, a nie 24V DC.

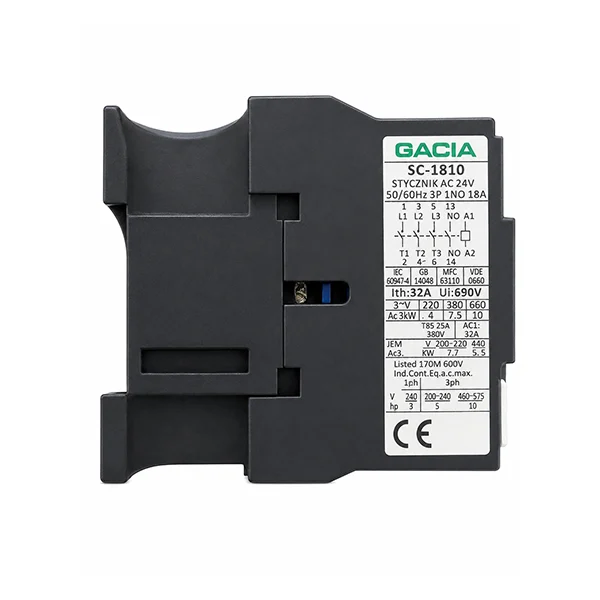

Najważniejsze parametry stycznika SC-1810 24V AC

• Producent: VCX
• Seria: SC
• Model: SC-1810 24V 1NO
• Rodzaj urządzenia: stycznik elektromagnetyczny
• Napięcie cewki: 24V AC
• Rodzaj napięcia cewki: prąd przemienny AC
• Prąd znamionowy: 18A
• Liczba biegunów: 3P
• Styk pomocniczy: 1NO
• Przekrój przewodów: 1–6 mm²
• Kod EAN: 5901122684114

Do czego służy stycznik 18A SC-1810?

Stycznik SC-1810 umożliwia sterowanie urządzeniami elektrycznymi bez konieczności bezpośredniego przełączania całego prądu obciążenia przez przycisk, sterownik lub inny element sterujący. Dzięki temu może być wykorzystywany w rozdzielnicach, szafach sterowniczych oraz układach automatyki.

Model znajduje zastosowanie między innymi przy sterowaniu:

• wentylacją i wentylatorami,
• systemami pomp,
• oświetleniem,
• silnikami elektrycznymi,
• ogrzewaniem,
• innymi odbiornikami elektrycznymi.

Co oznacza 1NO?

Oznaczenie 1NO oznacza jeden styk pomocniczy normalnie otwarty. W stanie spoczynku styk pozostaje rozłączony, natomiast po zadziałaniu stycznika zostaje zamknięty.

Styk pomocniczy może być wykorzystywany między innymi do sygnalizacji pracy urządzenia, podtrzymania układu lub współpracy z innymi elementami automatyki.

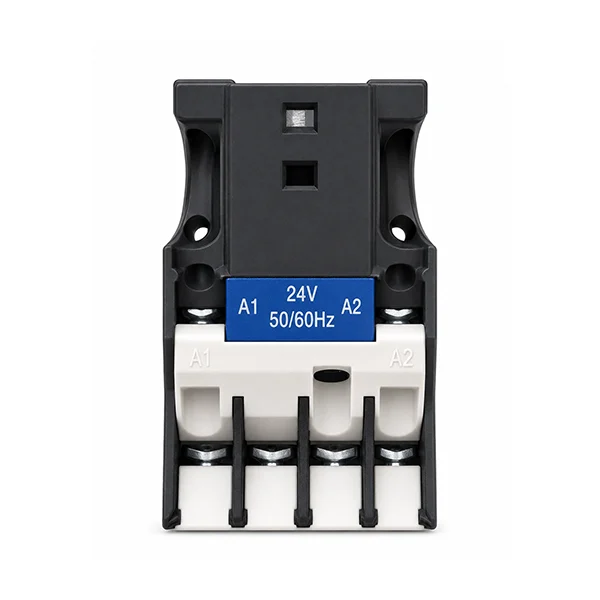

Stycznik 24V AC – ważna informacja przed zakupem

Model SC-1810 jest wyposażony w cewkę na napięcie 24V AC. Skrót AC oznacza prąd przemienny. Nie należy mylić tej wersji ze stycznikiem wyposażonym w cewkę 24V DC.

Podłączenie niewłaściwego rodzaju napięcia może spowodować nieprawidłową pracę lub uszkodzenie urządzenia. Przed montażem należy sprawdzić parametry układu sterowania oraz oznaczenia znajdujące się na styczniku.

Zalety stycznika SC-1810 18A

• cewka sterująca 24V AC,
• prąd znamionowy 18A,
• trzy bieguny główne,
• dodatkowy styk pomocniczy 1NO,
• możliwość podłączenia przewodów o przekroju 1–6 mm²,
• zastosowanie w automatyce budynkowej i przemysłowej,
• możliwość sterowania pompami, wentylacją i oświetleniem.
