Kabel energetyczny YAKXS 5x35 1kV sektorowy aluminiowy Elpar

Sektorowy kabel aluminiowy YAKXS 5x35 1kV do instalacji energetycznych

Kabel energetyczny YAKXS 5x35 1kV Elpar to elektroenergetyczny kabel o żyłach aluminiowych sektorowych, przeznaczony do przesyłania energii elektrycznej w instalacjach niskiego napięcia. Konstrukcja kabla obejmuje żyły aluminiowe w izolacji z polietylenu usieciowanego XLPE oraz czarną powłokę polwinitową PVC odporną na promieniowanie UV.

Kabel posiada pięć żył o przekroju 35 mm², w tym żyłę ochronną zielono-żółtą. Sektorowa budowa żył pozwala ograniczyć średnicę zewnętrzną przewodu, zachowując wysokie parametry użytkowe i elektryczne.

Zastosowanie

Kable elektroenergetyczne YAKXS przeznaczone są do przesyłania energii elektrycznej w urządzeniach energetycznych, zakładach przemysłowych, elektrowniach oraz lokalnych sieciach zasilających.

Kabel może być stosowany do ułożenia na stałe wewnątrz pomieszczeń oraz na zewnątrz. Nadaje się do prowadzenia w kanałach kablowych, instalacjach energetycznych oraz bezpośrednio w ziemi.

Zastosowanie izolacji z polietylenu usieciowanego XLPE pozwala uzyskać lepsze parametry elektryczne, mniejsze wymiary oraz niższą masę kabla w porównaniu do kabli w izolacji polwinitowej.

Budowa kabla

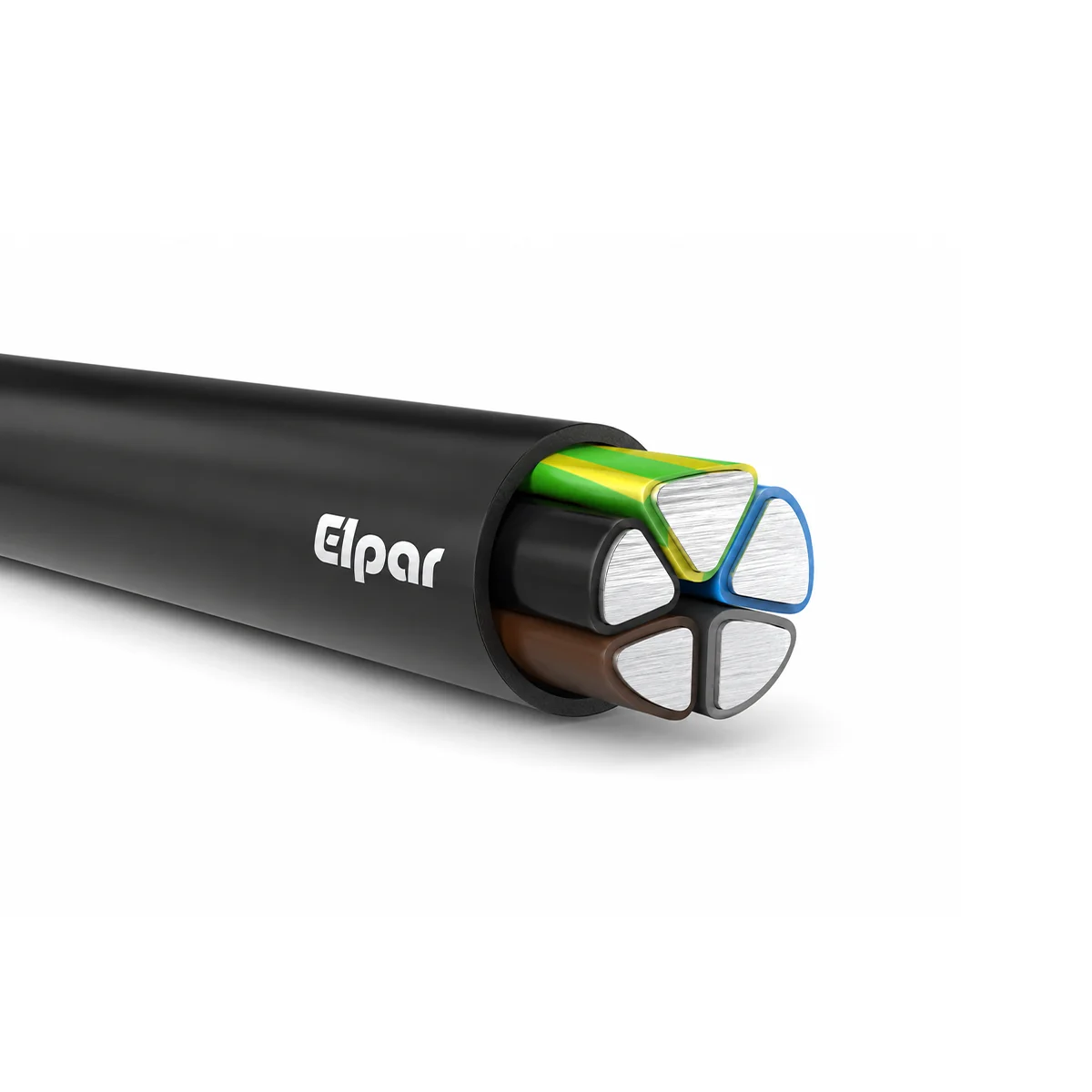

Kabel YAKXS 5x35 1kV posiada żyły aluminiowe sektorowe jednodrutowe typu RE. Żyły są izolowane polietylenem usieciowanym XLPE, a całość zabezpieczona jest czarną powłoką PVC odporną na działanie promieniowania UV.

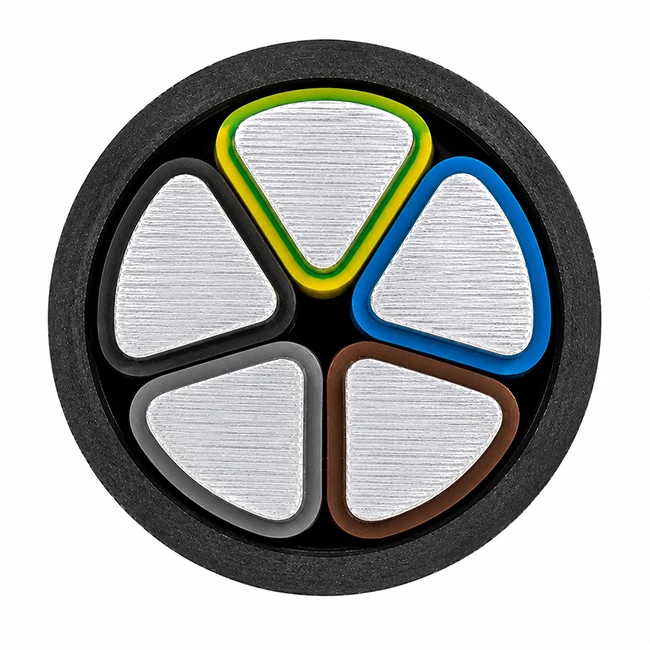

Kolory izolacji dla kabla 5-żyłowego z żyłą ochronną żo:

• zielono-żółta,
• niebieska,
• brązowa,
• czarna,
• szara.

Parametry techniczne

• Typ kabla: YAKXS
• Liczba i przekrój znamionowy żył: 5 x 35 mm² RE
• Materiał żył: aluminium
• Budowa żył: sektorowe, jednodrutowe
• Izolacja: polietylen usieciowany XLPE
• Powłoka: specjalna polwinitowa PVC, czarna, odporna na UV
• Napięcie znamionowe: 0,6/1 kV
• Przybliżona średnica zewnętrzna kabla: 27,7 mm
• Orientacyjna masa kabla: 1,239 kg

Temperatura pracy

Kabel przeznaczony jest do pracy w zakresie temperatur od -30°C do +90°C.

Temperatura układania

Minimalna temperatura układania kabla wynosi -5°C. Wartość ta dotyczy temperatury kabla, a nie temperatury otoczenia.

Minimalny promień gięcia

Minimalny promień gięcia należy dobrać zgodnie ze średnicą zewnętrzną przewodu D oraz wymaganiami montażowymi dla danego typu instalacji.

Najważniejsze cechy

• żyły aluminiowe sektorowe o przekroju 35 mm²,
• izolacja XLPE zapewniająca dobre parametry elektryczne,
• czarna powłoka PVC odporna na UV,
• możliwość układania wewnątrz, na zewnątrz oraz bezpośrednio w ziemi,
• konstrukcja 5-żyłowa z żyłą ochronną zielono-żółtą,
• napięcie znamionowe 0,6/1 kV.
