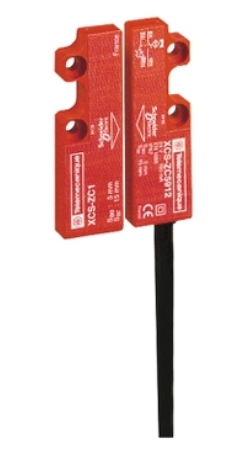

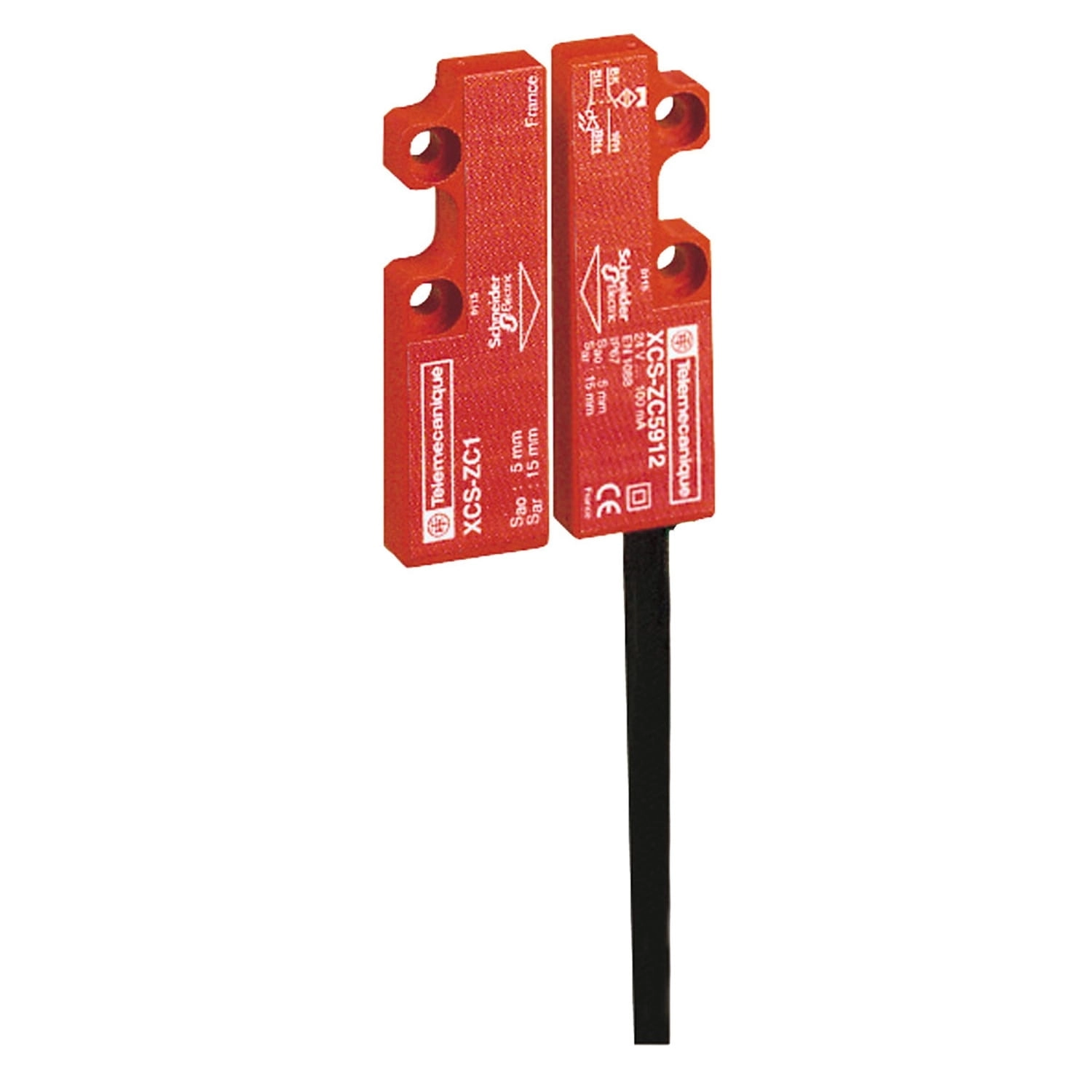

Łącznik kodowany magnetycznie 2NC Preventa XCS

ŁĄCZNIK KODOWANY MAGNETYCZNIE 2NC

Kodowany magnetyczny wyłącznik bezpieczeństwa XCSDMC jest przeznaczony do stosowania jako wyłącznik blokady bezpieczeństwa do monitorowania drzwi ochronnych lub obudów ochronnych i wykrywania położenia w maszynach o małej bezwładności. Posiada 2 normalnie zamknięte styki zataczające się w obecności magnesu. Posiada kompaktową, prostokątną konstrukcję z 2-metrowym połączeniem kablowym z PVC, co pozwala na elastyczną instalację. Jego dane dotyczące niezawodności B10D wynoszą 50 000 000. Jego stopień ochrony IP66 / IP67 sprawia, że jest idealny do pracy w ciężkich warunkach. Po powiązaniu i prawidłowym podłączeniu do odpowiedniej jednostki sterującej bezpieczeństwa, spełnia on wymagania kategorii 4, poziomu wydajności PL e, SIL 3 zgodnie z EN/ISO 13849-1, EN/IEC 61508.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Telemecanique Safety switches XCS
• Typ produktu lub komponentu: Przełącznik z magnesem kodowanym
• Nazwa komponentu: XCSDMC
• Projekt: Prostokątny, kompaktowy
• Rozmiar: 51 x 16 x 7 mm
• Typ i konfiguracja styków: 2 NC
• Działanie styków: Przesunięty
• Materiał: Plastik
• Połączenie elektryczne: Wersja z kablem
• Przekroje żył kabli: 4 x 0.25 mm²
• Długość kabla: 2 m
• Liczba biegunów: 2
• Kierunek zbliżenia: 3 kierunkowy
• [Ue] znamionowe napięcie łączeniowe: 24 V prąd stały (DC)
• Znamionowe napięcie izolacji [Ui]: 100 V prąd stały (DC)
• [Sa] gwarantowany zakres działania: 5 mm
• [Sar] gwarantowany zakres wyzwalania: 15 mm
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 2,5 kV zgodnie z EN/IEC 60947-5-1
• Maksymalne napięcie łączeniowe: 100 V prąd stały (DC)
• Materiał obudowy: Termoplastyczny PBT
• Materiał kabla: PVC
• Głębokość: 7 mm
• Wysokość: 51 mm
• Szerokość: 16 mm
• Masa produktu: 0,101 kg
