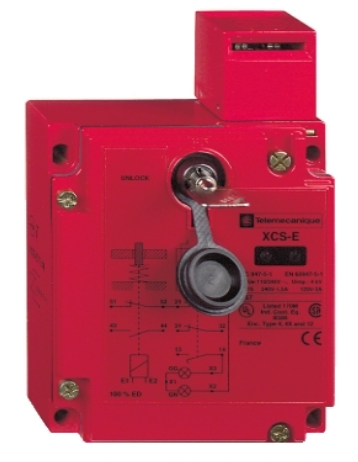

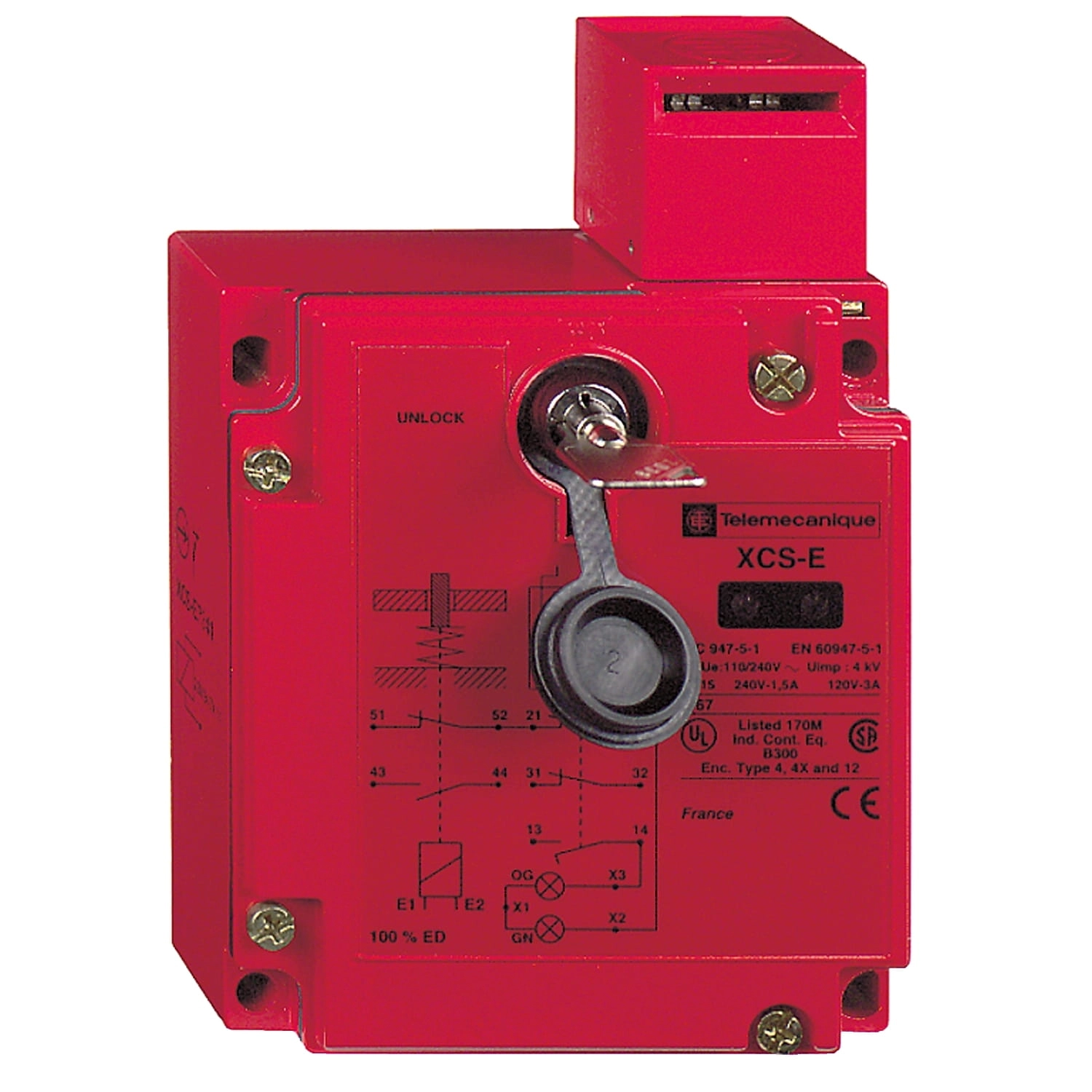

Łącznik krańcowy bezpieczeństwa metalowy 1Z 2R XCSE

ŁĄCZNIK KRAŃCOWY BEZPIECZEŃSTWA METALOWY 1Z 2R XCSE

Łącznik bezpieczeństwa XCSE sterowany kluczem do drzwi ochronnych z blokadą za pomocą elektromagnesu ma regulowaną głowicę i solidny, powlekany na czerwono prostokątny korpus z zamaku z 2 dławikami kablowymi M20, co pozwala na elastyczną instalację. Posiada 1 styk zwierny i 2 styki normalnie zwarte typu "break-before-make" (podziałanie wolne) uruchamiane kluczem, stany styków podawane są po włożeniu klucza. Łącznik ma też 1 normalnie otwarty i 1 normalnie zamknięty styk pomocniczy uruchamiany przez elektromagnes, stany styków są podawane, gdy elektromagnes nie jest zasilany. Jego niezawodność B10D wynosi 5 000 000. Stopień ochrony IP67 sprawia, że idealnie nadaje się do ciężkich zastosowań w trudnych warunkach.

SPECYFIKACJA TECZNICZNA:

• Gama produktów: Telemecanique Safety switches XCS
• Typ produktu lub komponentu: Łącznik bezpieczeństwa
• Nazwa komponentu: XCSE
• Projekt: Kwadratowy
• Materiał: Metal
• Typ głowicy: Głowica rewolwerowa na klucz
• Typ i konfiguracja styków: 2 NC + 1 NO
• Działanie styków: Działanie wolne, rozłączenie przed załączeniem
• Styki solenoidowe, skład: 1 NC + 1 NO (działanie wolne, jednoczesne)
• Wejście kablowe: 2 gwintowane wejścia dla M20 x 1.5
• Blokada elektromagnesu: Blokowanie przez wyłączenie i odblokowywanie przez załączenie elektromagnesu
• Zewnętrzna średnica kabla: 7-13 mm
• Przyłącza elektryczne: Zacisk, zakres obsługiwanych średnic: 1 x 0.5...2 x 1.5 mm² z lub bez końcówki kablowej
• Liczba biegunów: 3
• Opis opcji blokowania: Z blokadą, blokada elektromagnetyczna
• Sygnalizacja lokalna: Zabezpieczenie otwarte/ zabezpieczenie zamknięte i zablokowane: 2 diody LED (zielony lub pomarańczowy)
• Napięcie obwodu sygnalizacyjnego: 24/48 V (limit napięcia: 20...52 V)
• Skuteczne otwarcie: Z stykiem NC
• Rodzaj napięcia zasilającego: AC/DC
• Częstotliwość zasilania: 50/60 Hz
• Rodzaj obwodu sygnalizacyjnego: AC/DC
• Pobór mocy w obwodzie sygnalizacyjnym: 7 mA
• Trwałość mechaniczna: 1000000 cykl
• Materiał korpusu: ZAMAK
• Materiał głowicy: ZAMAK
• Głębokość: 44 mm
• Wysokość: 146 mm
• Szerokość: 98 mm
• Masa produktu: 1,14 kg
