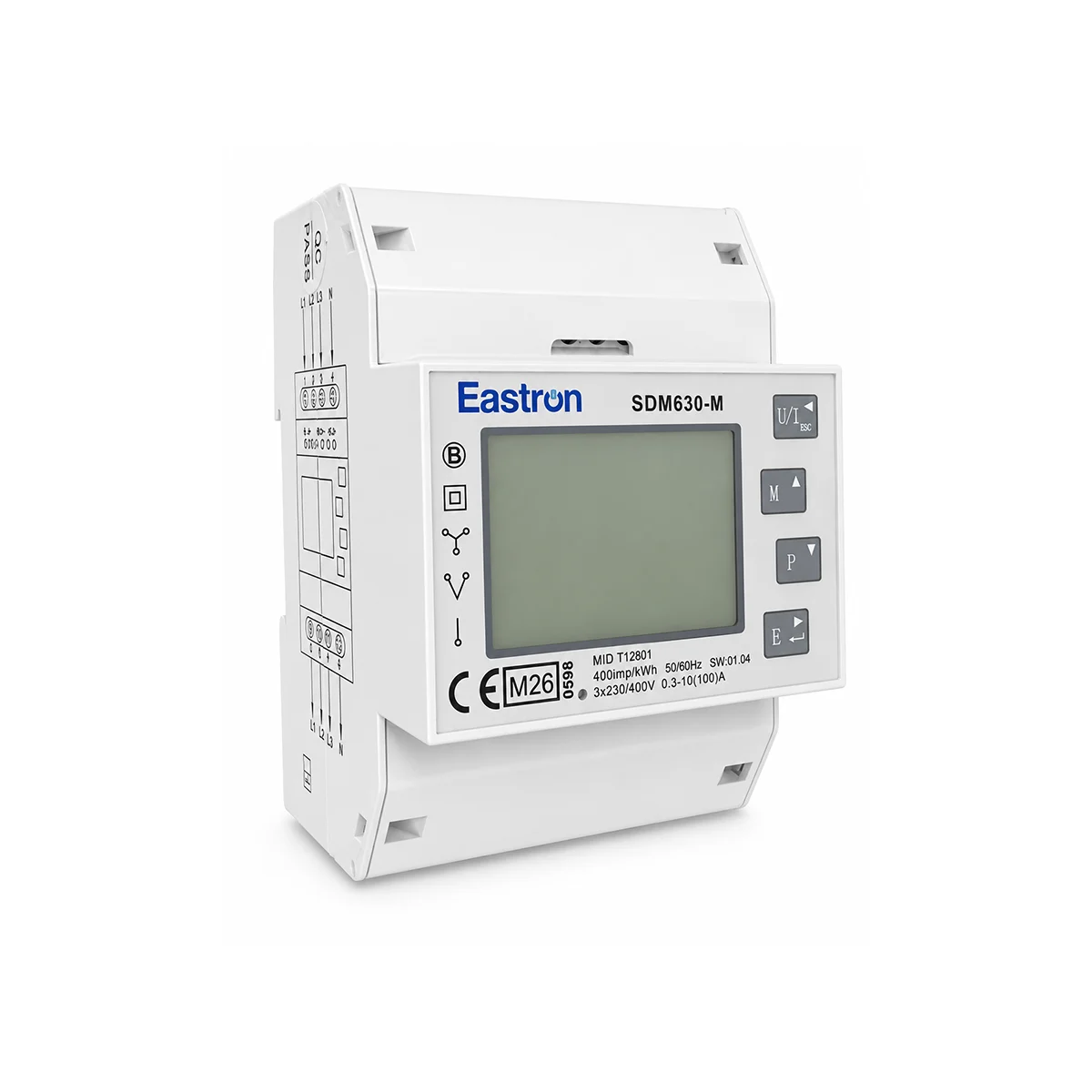

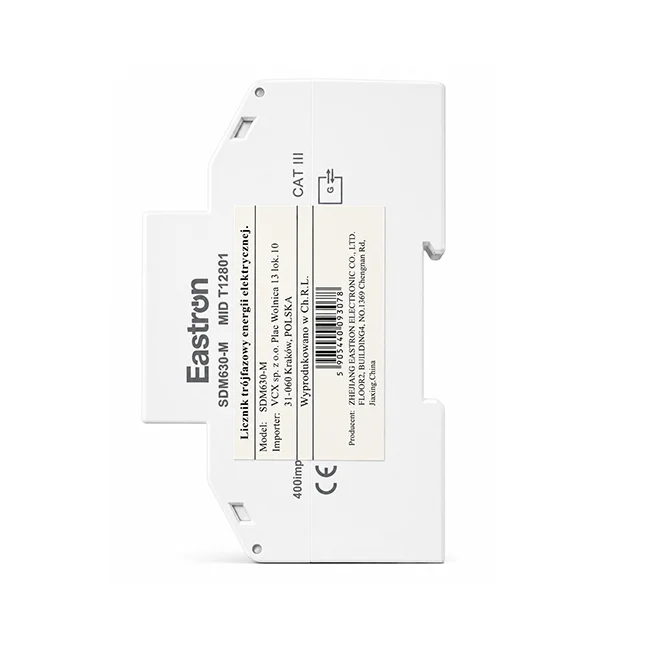

Licznik energii trójfazowy SDM630M MID 100A z Modbus RS485

Trójfazowy licznik energii SDM630-M MID z Modbus RS485

SDM630-M MID to zaawansowany, trójfazowy licznik energii elektrycznej przeznaczony do pomiaru oraz monitorowania parametrów instalacji elektrycznych. Urządzenie obsługuje pomiar bezpośredni do 100 A, dlatego nie wymaga stosowania zewnętrznych przekładników prądowych.

Licznik został wyposażony w port komunikacyjny RS-485 i obsługuje protokół Modbus RTU. Umożliwia to zdalny odczyt danych oraz integrację z systemami automatyki budynkowej, systemami BMS, instalacjami fotowoltaicznymi i przemysłowymi systemami monitorowania energii.

Licznik energii trójfazowy z certyfikatem MID

Model SDM630-M posiada certyfikację MID i spełnia wymagania dotyczące dokładnych urządzeń pomiarowych. Licznik może być stosowany wszędzie tam, gdzie wymagany jest wiarygodny pomiar zużycia energii elektrycznej.

Pomiar energii czynnej realizowany jest w klasie 1 zgodnie z normą IEC 62053-21. Dzięki temu urządzenie sprawdzi się w instalacjach domowych, komercyjnych, przemysłowych oraz w rozliczeniach wewnętrznych pomiędzy użytkownikami.

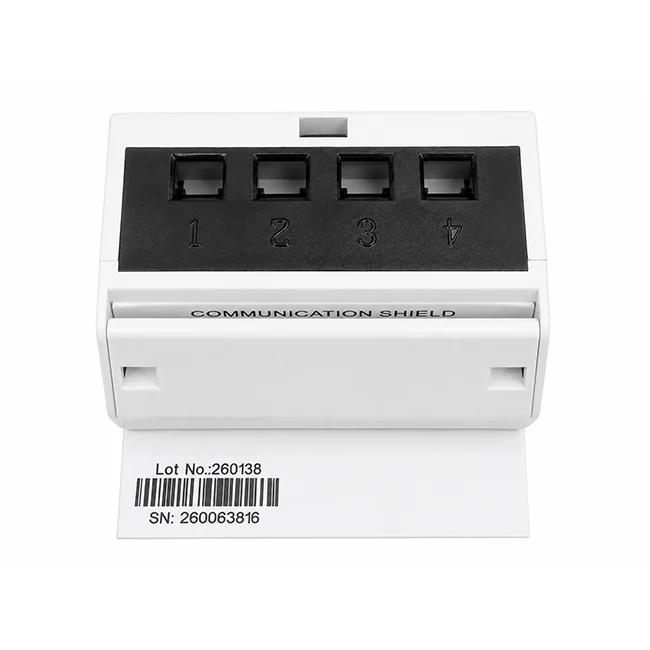

Komunikacja Modbus RTU przez RS-485

Wbudowane złącze RS-485 umożliwia odczytywanie danych za pomocą protokołu Modbus RTU. Licznik może współpracować ze sterownikami PLC, rejestratorami danych, komputerami przemysłowymi oraz systemami zarządzania energią.

Komunikacja Modbus pozwala na zdalne kontrolowanie wielu parametrów instalacji bez konieczności bezpośredniego odczytu wskazań z wyświetlacza licznika.

Pomiar wielu parametrów elektrycznych

Trójfazowy licznik energii SDM630-M mierzy i wyświetla najważniejsze parametry sieci elektrycznej, w tym:

• napięcie fazowe i międzyfazowe,
• natężenie prądu,
• częstotliwość sieci,
• moc czynną,
• moc bierną,
• moc pozorną,
• współczynnik mocy,
• energię czynną pobraną,
• energię czynną oddaną,
• energię bierną,
• całkowite zapotrzebowanie na prąd i moc.

Urządzenie może wskazywać szczytowe zapotrzebowanie na prąd oraz moc, mierzone w zaprogramowanych interwałach czasowych do 60 minut.

Pomiar energii pobranej i oddanej

SDM630-M umożliwia pomiar energii w dwóch kierunkach. Rejestruje zarówno energię pobieraną z sieci, jak i energię oddawaną do sieci.

Funkcja ta jest szczególnie przydatna w instalacjach fotowoltaicznych, układach prosumenckich oraz systemach, w których energia może przepływać w obu kierunkach.

Dwa wyjścia impulsowe

Licznik został wyposażony w dwa wyjścia impulsowe, w tym jedno wyjście konfigurowalne. Pozwalają one na przekazywanie informacji o zużyciu energii do zewnętrznych rejestratorów, koncentratorów danych lub systemów monitorowania.

Stała impulsowa wyświetlacza wynosi 400 imp/kWh.

Obsługiwane układy sieciowe

Licznik energii SDM630-M może pracować w różnych konfiguracjach instalacji elektrycznej:

• jednofazowej dwuprzewodowej 1P2W,
• trójfazowej trójprzewodowej 3P3W,
• trójfazowej czteroprzewodowej 3P4W.

Dzięki szerokiej kompatybilności urządzenie może być stosowane zarówno w standardowych instalacjach trójfazowych, jak i w bardziej rozbudowanych układach pomiarowych.

Zastosowanie licznika SDM630-M

Trójfazowy licznik energii SDM630-M może być stosowany między innymi w:

• instalacjach fotowoltaicznych,
• budynkach mieszkalnych i wielorodzinnych,
• obiektach handlowych i usługowych,
• halach produkcyjnych i magazynach,
• rozdzielnicach elektrycznych,
• systemach zarządzania energią,
• systemach BMS,
• układach automatyki przemysłowej,
• punktach ładowania pojazdów elektrycznych,
• wewnętrznych systemach rozliczania zużycia energii.

Najważniejsze zalety licznika SDM630-M MID

• pomiar bezpośredni do 100 A,
• brak konieczności stosowania przekładników prądowych,
• komunikacja RS-485 Modbus RTU,
• certyfikacja MID,
• pomiar energii pobranej i oddanej,
• pomiar mocy czynnej, biernej i pozornej,
• obsługa sieci 1P2W, 3P3W i 3P4W,
• dwa wyjścia impulsowe,

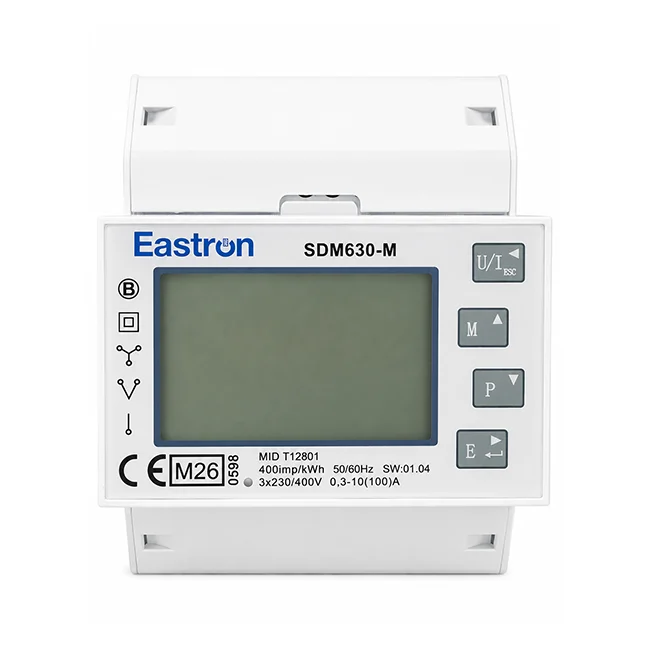

• czytelny, duży wyświetlacz LCD,
• montaż na standardowej szynie DIN,
• stopień ochrony IP51.

Dane techniczne licznika SDM630-M

Parametry elektryczne

• Model: SDM630-M V2/V3
• Rodzaj instalacji: jednofazowa lub trójfazowa
• Obsługiwane układy: 1P2W, 3P3W, 3P4W
• Rodzaj pomiaru: bezpośredni
• Napięcie znamionowe: 3 × 230/400 V AC
• Zakres napięcia: 80–120% Un
• Prąd bazowy: 10 A
• Prąd minimalny: 0,3 A
• Prąd maksymalny: 100 A
• Prąd rozruchowy: 0,4% Ib
• Częstotliwość: 50/60 Hz
• Stała impulsowa: 400 imp/kWh

Komunikacja i wyjścia

• Interfejs komunikacyjny: RS-485
• Protokół komunikacyjny: Modbus RTU
• Liczba wyjść impulsowych: 2
• Wyjście konfigurowalne: tak

Dokładność pomiarów

• Napięcie: 0,5% maksymalnego zakresu
• Natężenie prądu: 0,5% wartości nominalnej
• Częstotliwość: 0,2% wartości średniej
• Współczynnik mocy: 1% jedności
• Moc czynna: ±1% maksymalnego zakresu
• Moc bierna: ±1% maksymalnego zakresu
• Moc pozorna: ±1% maksymalnego zakresu
• Energia czynna: klasa 1 zgodnie z IEC 62053-21
• Energia bierna: ±1% maksymalnego zakresu

Pobór mocy

• Obwód pomiarowy napięcia: ≤2 W / 10 VA
• Obwód pomiarowy natężenia: ≤4 VA

Warunki pracy

• Temperatura pracy: od -40°C do +70°C
• Temperatura składowania: od -40°C do +70°C
• Wilgotność względna: 0–95%, bez kondensacji
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Czas rozgrzewania: około 5 sekund
• Odporność na wibracje: 10–50 Hz, 2 g
• Odporność na wstrząsy: 30 g

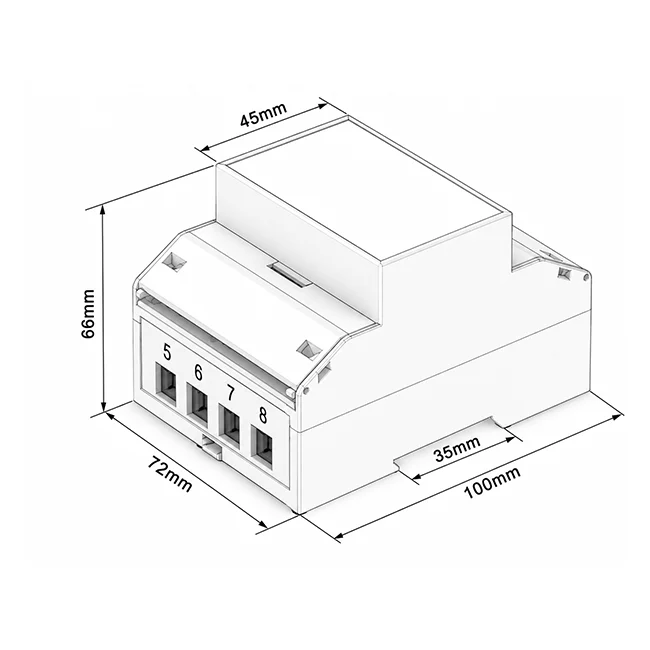

Obudowa i montaż

• Montaż: szyna DIN
• Standard montażu: DIN 43880
• Szerokość: 72 mm
• Wysokość: 100 mm
• Stopień ochrony: IP51 do zastosowań wewnętrznych
• Materiał obudowy: tworzywo samogasnące UL94 V-0

Normy i zgodność

• IEC 62053-21,
• DIN 43880,
• IEC 60068-2-6,
• zgodność z wymaganiami MID.

Dlaczego warto wybrać licznik SDM630-M?

SDM630-M MID to rozbudowany licznik energii trójfazowej, który łączy pomiar bezpośredni do 100 A, komunikację Modbus RTU oraz możliwość rejestracji energii pobieranej i oddawanej.

Urządzenie sprawdzi się wszędzie tam, gdzie oprócz odczytu zużycia energii potrzebne jest także zdalne monitorowanie parametrów sieci. Dzięki portowi RS-485 licznik może być łatwo zintegrowany z systemami automatyki, monitoringu energii oraz zarządzania budynkiem.
