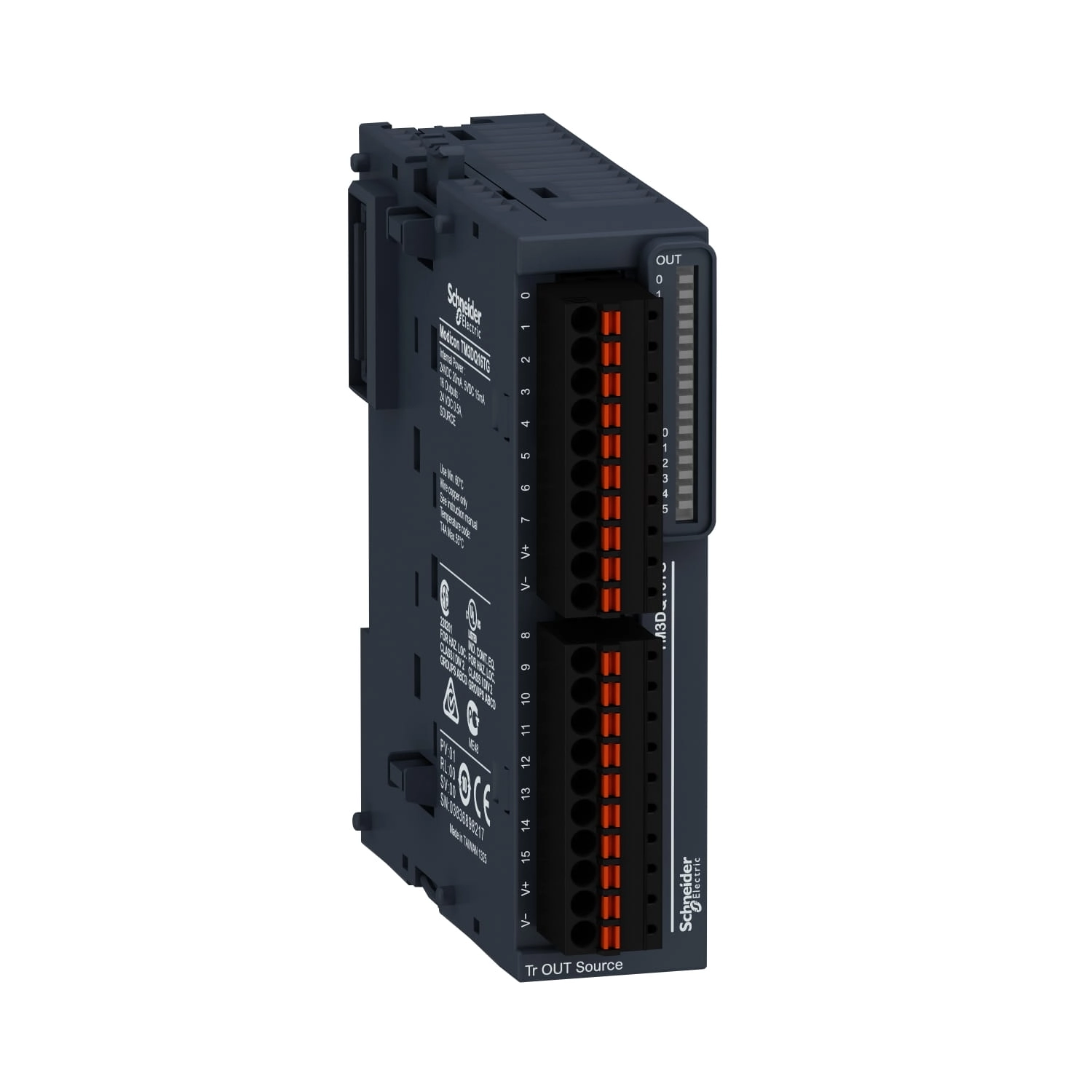

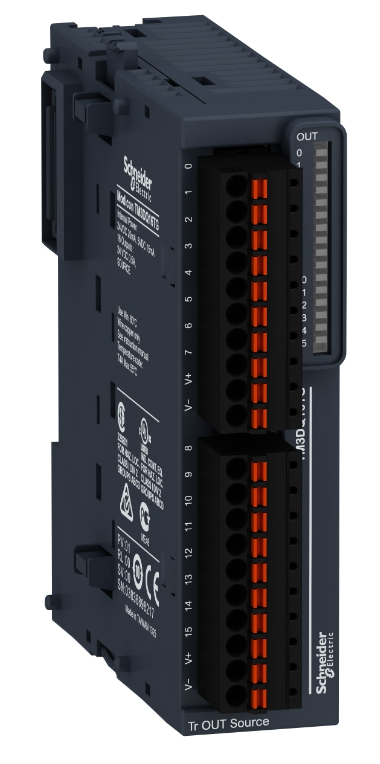

Moduł cyfrowy 16 wyjść Modicon TM3

MODUŁ CYFROWY 16 WYJŚĆ

Moduł wyjść dyskretnych zapewnia 16 wyjść tranzystorowych z logiką source (pozytywną). Napięcie wyjściowe 24V DC i pobór prądu 20mA przy napięciu 24V DC odbywa się poprzez złącze magistrali. Istnieje izolacja między wyjściem a zasilaniem przy 1500 V AC, wyjściem i wewnętrzną logiką przy 500 V AC. Wyposażony jest w wyjmowany zacisk sprężynowy do podłączenia elektrycznego z możliwością regulacji wyjść w rastrze 3,81mm. Jest kompatybilny ze sterownikami logicznymi Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Obsługuje cylinder typu TH35-15, szynę typu TH35-7.5 zgodną z normą IEC 60715 oraz płytę lub panel z mocowaniem zestawu montażowego. Moduły rozszerzające Modicon TM3 zostały zaprojektowane z prostym mechanizmem blokującym. Złącze rozszerzeń magistrali służy do dystrybucji danych i zasilania podczas montażu modułów Modicon TM3 ze sterownikami logicznymi. Zwiększ wydajność swojego kontrolera dzięki systemowi we/wy Modicon TM3 zaprojektowanemu specjalnie dla sterowników logicznych Modicon M221, M241 i M251.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Modicon TM3
• Typ produktu lub komponentu: Moduł wyjścia dyskretnego
• Typ wyjścia dyskretnego: Tranzystor
• Numer wyjścia dyskretnego: 16
• Logika wyjścia dyskretnego: Logika dodatnia (źródło)
• Napięcie wyjścia dyskretnego: 24 V DC dla wyjścia tranzystorowego
• Prąd wyjścia dyskretnego: 500 mA dla wyjścia tranzystorowego
• Numer WE/WY dyskretnych: 16
• Wysokość: 90 mm
• Głębokość: 84,6 mm
• Szerokość: 27,4 mm
• Masa produktu: 0,11 kg
