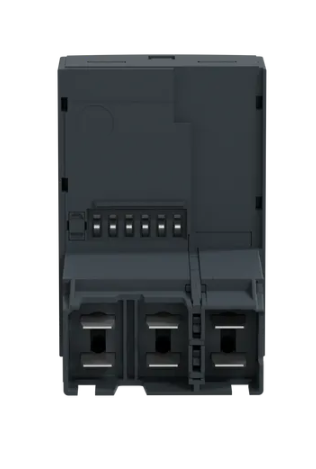

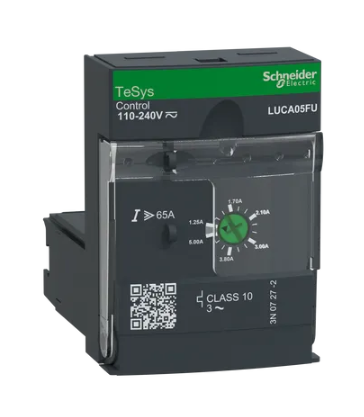

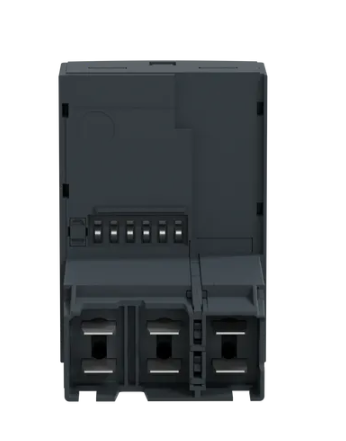

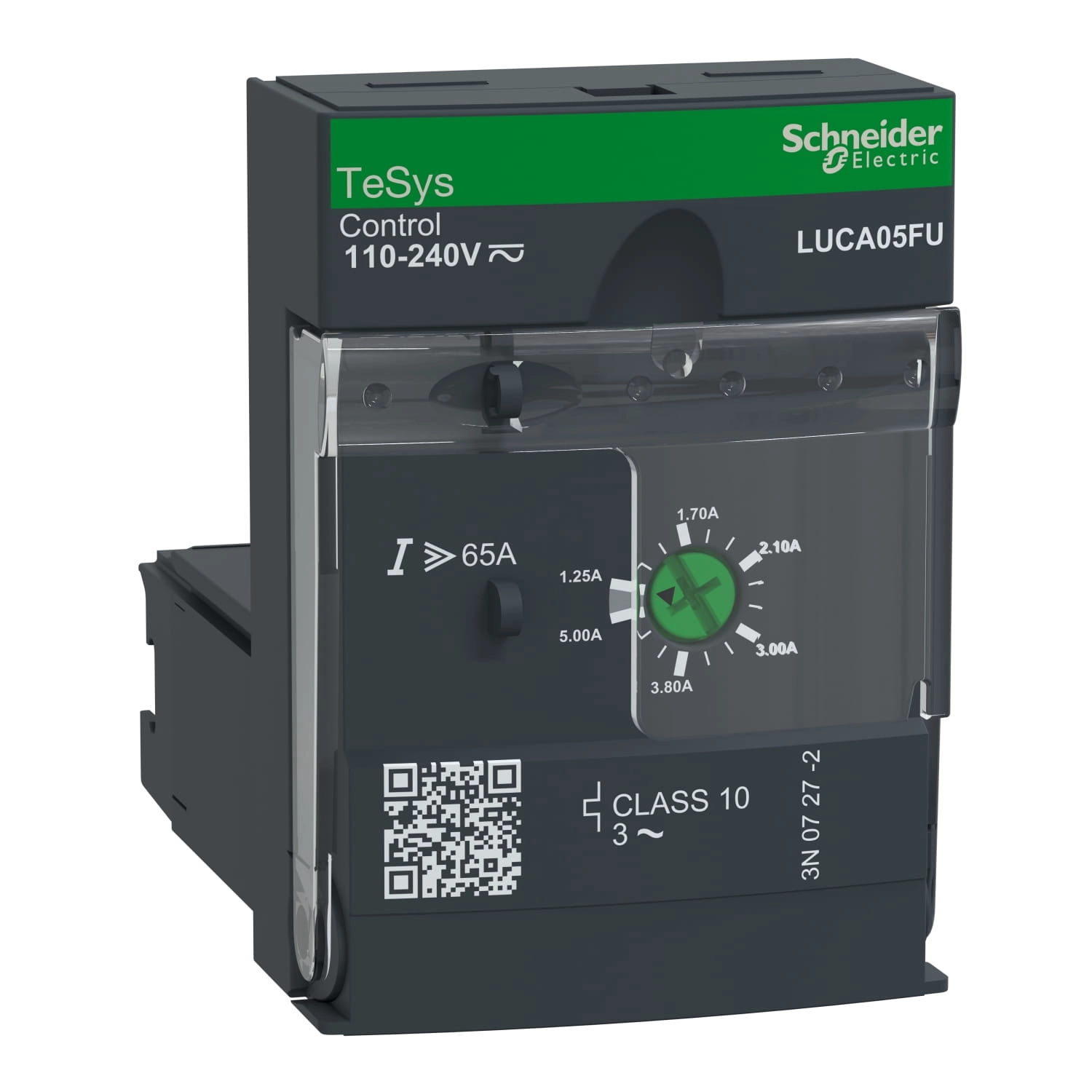

Moduł sterujący podstawowy klasa 10 1,25-5A

MODUŁ STERUJĄCY PODSTAWOWY KLASA 10 1,25-5A

Standardowa jednostka sterująca TeSys U do umieszczenia w podstawach zasilających LUB12, LUB32, LUB38 w celu utworzenia sterownika rozrusznika TeSys U. Stosowany z silnikami 3-fazowymi do 1,5 kW przy 400 V. Zapewnia pełną ochronę silników o prądzie znamionowym Ir 1,25-5A (Ir nastawianym), klasa wyzwalania przeciążeniowego 10, zwarciowego przy 13 x Irmax, przetężeniowego przy 14,2 x Ir, zaniku fazy, uszkodzenia izolacji (tylko ochrona urządzeń). Do stosowania z napięciem 110-240V AC / 110-220V DC do sterowania rozrusznikiem (poprzez zaciski sterujące A1/A2 znajdujące się w podstawie zasilającej).

SPECYFIKACJA TECHNICZNA:

• Gama produktów: TeSys Ultra
• Nazwa produktu: TeSys Ultra
• Skrócona nazwa urządzenia: LUCA
• Typ produktu lub komponentu: Standardowa jednostka sterująca
• Zastosowanie urządzenia: Sterowanie silnikiem / Zabezpieczenie silnika
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC)
• Częstotliwość sieciowa: 40-60 Hz
• Typ obciążenia 3-fazowy: silnik - chłodzenie: z samoczynnym chłodzeniem
• Próg wyzwolenia: 14,2 x Ir +/- 20 %
• Wrażliwość na zanik fazy: Tak
• [Uc] napięcie obwodu sterującego: 110-240 V AC / 110-220 V DC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-6-2
• Sposób mocowania: Wtykowy (płyta czołowa)
• Szerokość: 45 mm
• Wysokość: 66 mm
• Głębokość: 60 mm
• Masa produktu: 0,135 kg
• Kod zgodności: LUCA
