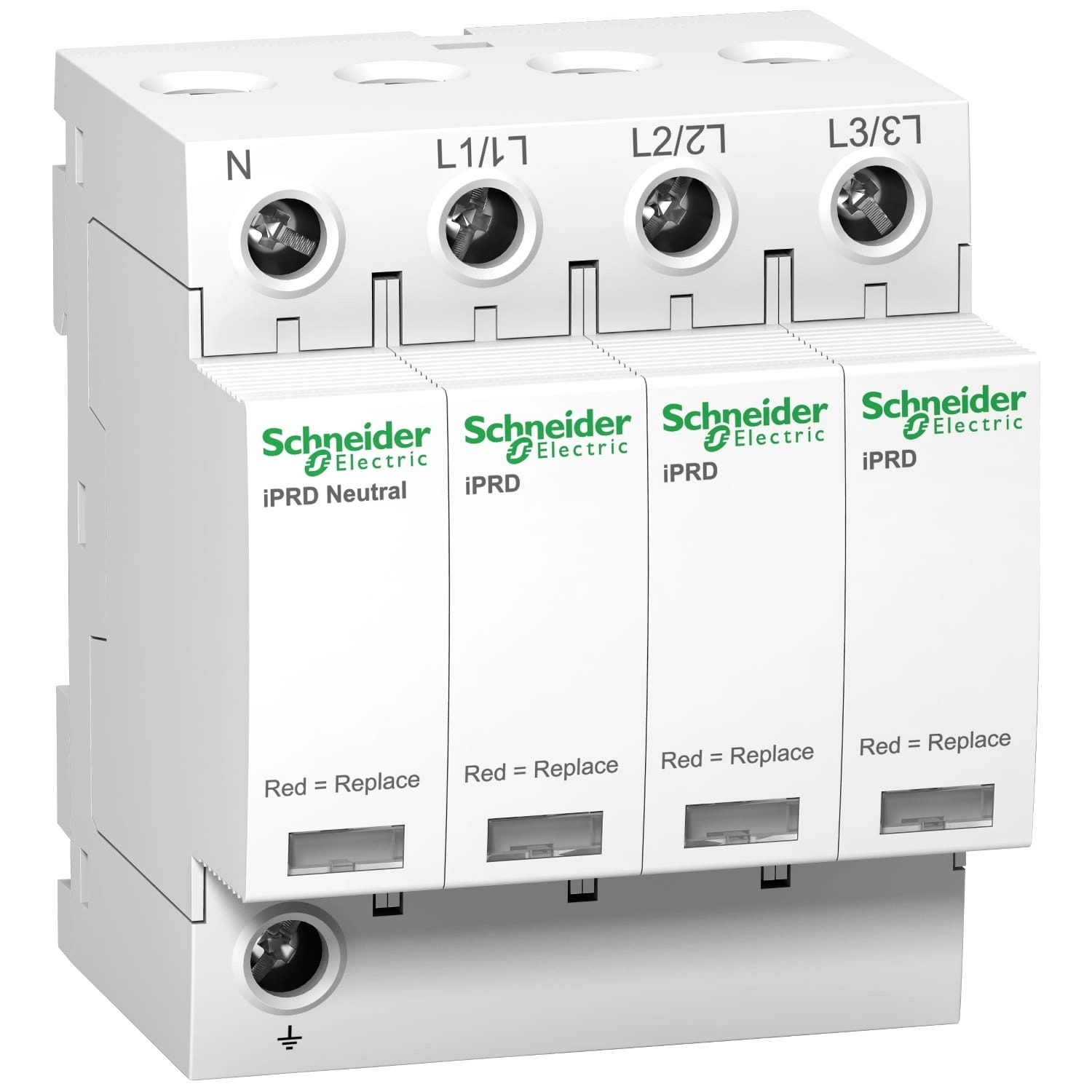

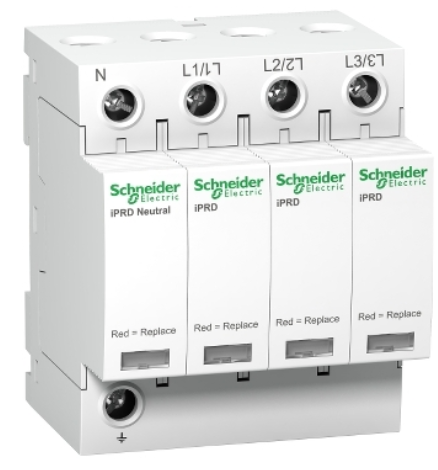

Ogranicznik przepięć 3+1-biegunowy Typ2+Typ3 8 kA

Ogranicznik przepięć 3+1-biegunowy

Ogranicznik przepięć Acti9 chroni instalacje 3P+N. Pozwala na szybką wymianę uszkodzonych wkładów. Maksymalny prąd rozładowania Imax wynosi 8kA. Nominalny prąd rozładowania In wynosi 2,5kA. iPRD8r zapewnia ochronę wtórną zabezpieczanych obciążeń i jest umieszczony w kaskadzie z przychodzącymi ogranicznikami przepięć. Ten ogranicznik przepięć jest wymagany, gdy obciążenia, które mają być chronione, znajdują się w odległości większej niż 10 m od wejściowego ogranicznika przepięć. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym wynosi 260 V AC między przewodem neutralnym a uziemieniem oraz 350 V między fazą a uziemieniem. Poziom ochrony przed przepięciami w trybie wspólnym wynosi 1,4 kV między przewodem neutralnym a uziemieniem w typie 2 i 1,1 kV między przewodem neutralnym a uziemieniem w typie 3. Poziom ochrony przed przepięciami w trybie różnicowym (między fazą a przewodem neutralnym) wynosi 1 kV w typie 2, i 1,1 kV w typie 3. Znamionowe napięcie robocze Ue wynosi 230 V AC +/- 10%. Kolor produktu to biały (RAL9003). Wymiary to (szer.) 72 mm x (wys.) 85 mm x (gł.) 69 mm. Waga to 414g. Stopień ochrony to IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami EN 61643-11 i IEC 61643-11.

SPECYFIKACJA TECHNICZNA:

• Nazwa produktu: Acti9 iPRD
• Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
• Skrócona nazwa urządzenia: iPRD8
• Zastosowanie urządzenia: Dystrybucja
• Certyfikaty produktu: CE
• Opis biegunów: 3P + N
• Zdalna sygnalizacja: Bez
• Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• Klasa ochronnika przeciwprzep.: Typ 2 + 3
• Technologia ochronnika przaciwprzep.: MOV + GDT
• [Ue] znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
• Sposób montażu: Zatrzaskowy (szyna DIN)
• Szerokość w modułach 9 mm: 8
• Wysokość: 85 mm
• Szerokość: 72 mm
• Głębokość: 69 mm
• Masa produktu: 0,414 kg
• Kolor: Biały (RAL 9003)
