Ogranicznik przepięć B+C 1P (T1+T2) 5 kA 275V AC

Ogranicznik przepięć B+C 1P T1+T2 5 kA VCX – ochrona instalacji 275 V AC

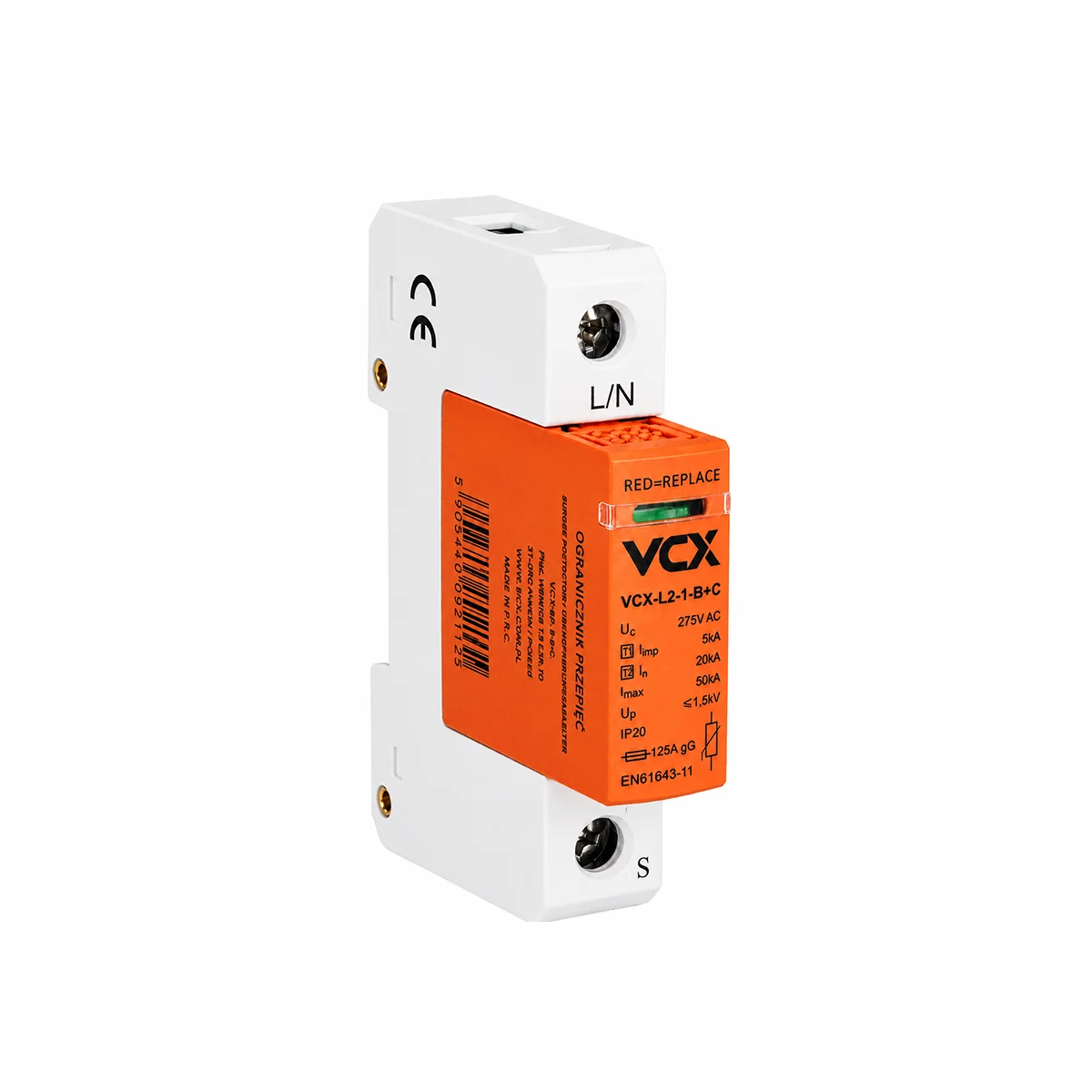

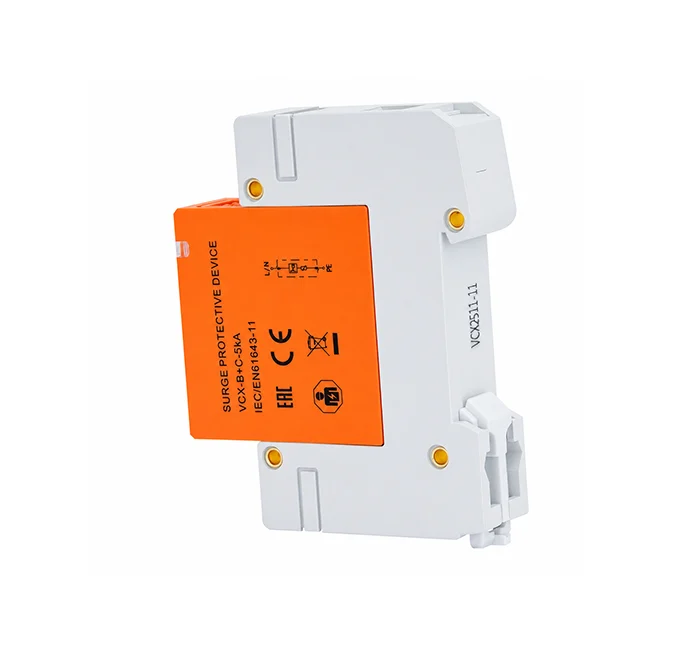

Ogranicznik przepięć VCX B+C 1P T1+T2 5 kA to modułowy ochronnik przeciwprzepięciowy przeznaczony do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych, indukowanych oraz łączeniowych. Łączy ochronę typu 1 i typu 2, określaną również jako klasa B+C, dzięki czemu może realizować pierwszy i drugi stopień ochrony przeciwprzepięciowej.

Jednobiegunowa konstrukcja 1P oraz szerokość jednego modułu ułatwiają montaż urządzenia w rozdzielnicy elektrycznej. Ochronnik może być stosowany między innymi w tablicach rozdzielczych, podrozdzielniach oraz w miejscach wprowadzenia instalacji elektrycznej do budynku.

Najważniejsze zalety ochronnika przepięciowego VCX T1+T2

• Połączona ochrona T1+T2 (B+C) – pierwszy i drugi stopień ochrony w jednym aparacie.
• Prąd impulsowy Iimp 5 kA – ochrona przed częścią prądu piorunowego o kształcie impulsu 10/350 µs.
• Maksymalny prąd udarowy Imax 50 kA dla impulsu 8/20 µs.
• Znamionowy prąd wyładowczy In 20 kA – skuteczne ograniczanie przepięć w instalacji elektrycznej.
• Napięciowy poziom ochrony Up ≤ 1,5 kV, pomagający ograniczyć napięcie docierające do chronionych urządzeń.
• Maksymalne napięcie pracy Uc 275 V AC.
• Wizualny wskaźnik stanu umożliwiający szybką kontrolę działania ogranicznika.
• Kompaktowa budowa 1P – urządzenie zajmuje jeden moduł w rozdzielnicy.
• Możliwość stosowania w sieciach typu TN-S, TN-C oraz IT.

Jak działa ogranicznik przepięć T1+T2?

Ochronnik przepięciowy reaguje na krótkotrwały wzrost napięcia w instalacji. Jego zadaniem jest ograniczenie przepięcia i odprowadzenie prądu udarowego, zanim dotrze on do wrażliwych urządzeń elektrycznych oraz elektronicznych.

Model VCX T1+T2 łączy funkcje dwóch stopni ochrony. Typ 1 ogranicza skutki części prądu piorunowego, natomiast typ 2 chroni przed przepięciami indukowanymi i łączeniowymi. Takie rozwiązanie pomaga zabezpieczyć instalację oraz podłączone do niej urządzenia, takie jak sprzęt RTV i AGD, komputery, sterowniki, systemy alarmowe czy urządzenia automatyki.

Gdzie stosować ogranicznik przepięć B+C 1P?

Ogranicznik przepięć 1P 275 V AC jest przeznaczony do montażu w instalacjach elektrycznych niskiego napięcia. Może być wykorzystywany jako element ochrony przeciwprzepięciowej w:

• rozdzielnicach głównych i podrozdzielnicach,
• tablicach elektrycznych i tablicach piętrowych,
• budynkach mieszkalnych i użytkowych,
• lokalach usługowych, biurach oraz warsztatach,
• instalacjach zasilających urządzenia elektroniczne,
• sieciach TN-S, TN-C oraz IT.

Odpowiedni dobór liczby biegunów, sposobu podłączenia, zabezpieczenia poprzedzającego oraz przekroju przewodów powinien uwzględniać układ sieci i parametry konkretnej instalacji.

Parametry techniczne ogranicznika VCX BC1P 5KA S

Dlaczego warto zastosować ochronnik przeciwprzepięciowy?

Przepięcia mogą powstawać nie tylko podczas burzy. Ich źródłem mogą być również operacje łączeniowe, awarie sieci lub załączanie urządzeń elektrycznych. Krótkotrwały impuls napięciowy może spowodować uszkodzenie zasilaczy, elektroniki, sterowników i innych wrażliwych odbiorników.

Zastosowanie ogranicznika przepięć w rozdzielnicy pomaga zmniejszyć ryzyko uszkodzenia instalacji oraz podłączonego sprzętu. Wizualny wskaźnik pozwala szybko sprawdzić stan aparatu podczas okresowej kontroli rozdzielnicy.

Najczęściej zadawane pytania

Czy oznaczenia T1+T2 i B+C dotyczą tej samej klasy ochrony?

Tak. Oznaczenie T1+T2 odpowiada stosowanemu wcześniej określeniu klasy B+C. Jest to ogranicznik łączący pierwszy i drugi stopień ochrony przeciwprzepięciowej.

Co oznacza parametr 1P?

Oznaczenie 1P informuje, że jest to ochronnik jednobiegunowy. Urządzenie zajmuje jeden moduł w rozdzielnicy elektrycznej.

Co oznacza prąd impulsowy Iimp 5 kA?

Parametr Iimp określa zdolność ogranicznika typu 1 do przewodzenia prądu impulsowego o kształcie 10/350 µs. W tym modelu wartość Iimp wynosi 5 kA.

Jak sprawdzić stan ogranicznika przepięć?

Urządzenie posiada wizualny wskaźnik działania. Kolor zielony oznacza aktywną ochronę, natomiast kolor czerwony wskazuje brak ochrony i konieczność kontroli aparatu.

Kto powinien zamontować ogranicznik przepięć?

Montaż oraz dobór ochronnika powinny zostać wykonane przez wykwalifikowanego elektryka. Specjalista powinien uwzględnić układ sieci, sposób uziemienia, wymagane zabezpieczenie poprzedzające, przekroje przewodów i konstrukcję rozdzielnicy.
