Producent: Schneider (przejdź do produktów)

Etykiety

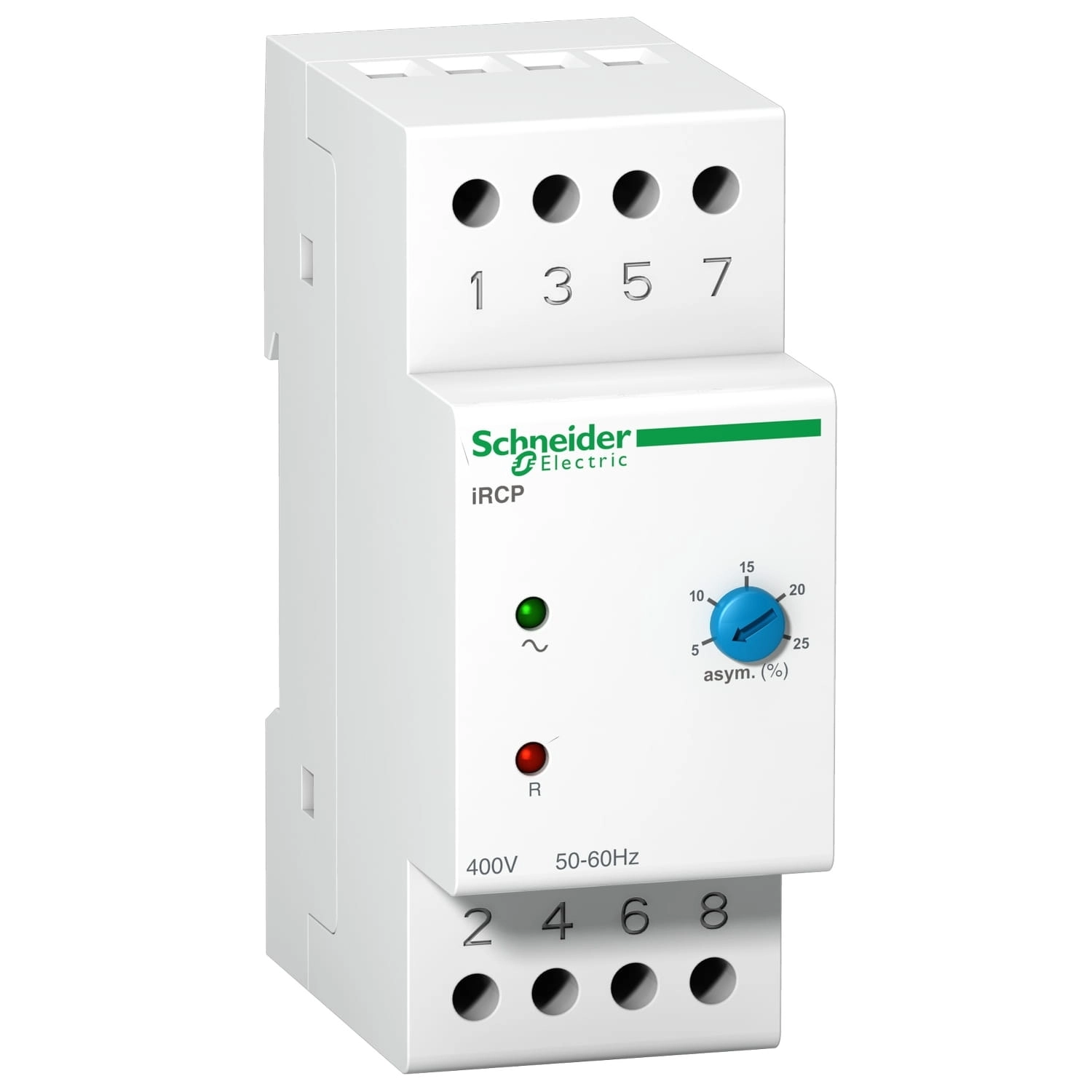

Przekaźnik kontroli kolejności faz 8A

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 267,36 zł
product-availability-module Brak w magazynie
Udostępnij
Dostawa od 13,99 zł - ORLEN Paczka

Czas wysyłki: 48h

Zapytaj o produkt

Opis

Przekaźnik kontroli kolejności faz 8A



Zakres pomiaru napięcia przekaźnika wynosi od 0,15 V AC do 10 V AC. Monitoruje fazy i obecność napięcia na 3 fazach 3-fazowego obwodu zasilania. Wskazuje również utratę lub odwrócenie fazy. Posiada 1 bezpieczny styk przełączny. Ustawienie parametrów odbywa się na przednim panelu za pomocą bezpośredniej skali za pomocą śrubokręta. Można go wykorzystać np. do sterowania zasilaniem silnika 3-fazowego. Dokładność wyświetlacza wynosi +/- 10% pełnej skali. Opóźnienie zadziałania wynosi 0,3 s. Napięcie zasilania Uc wynosi 400VAC +/- 15%. Prąd wyjściowy ze styku przełącznego wynosi 8A przy napięciu 250VAC przy cos phi równym 1. Na płycie czołowej znajduje się zielona dioda LED sygnalizująca obecność napięcia. Czerwona dioda sygnalizuje usterkę. Zużycie wynosi 3VA. Rozproszona moc wynosi 2W.

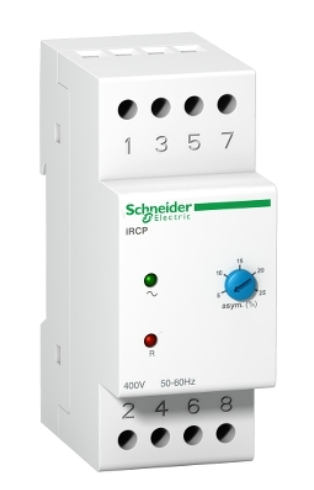

przekaźnik kontroli faz

SPECYFIKACJA TECHNICZNA:

  • Nazwa produktu: Acti 9 iRC
  • Typ produktu lub komponentu: Przekaźnik sterujący
  • Skrócona nazwa urządzenia: iRCP
  • Zastosowanie urządzenia: Przekaźnik kontroli fazy
  • Zestaw styków sygnałowych: 1 Z/O
  • Znamionowy prąd łączeniowy [Ie]: 8 A w 250 V prąd przemienny (AC) (cos φ = 1)
  • Sygnalizacja lokalna: Czerwona dioda LED-sygnalizująca awarię/Raportuje zanik lub odwrócenie fazy, Zielona dioda LED, wskaźnik załączenia
  • Znamionowe napięcie zasilania [Us]: 400 V AC 50/60 Hz
  • Przyłącza - zaciski: Zaciski typu tunelowego (góra lub dół) 6 kabel (kable) 1,5 mm² sztywny
  • Sposób montażu: Stacjonarny
  • Podstawa montażowa: 35 mm szyna symetryczna DIN
  • Szerokość w modułach 9 mm: 4
  • Wysokość: 88,1 mm
  • Szerokość: 36 mm
  • Głębokość: 67 mm
  • Masa produktu: 0,21 kg

Pliki do pobrania

File icon Acti 9 iRT_ iRBN_ iRLI_ iRC_A9E21180.pdf 89.29 kB

Karta katalogowa
