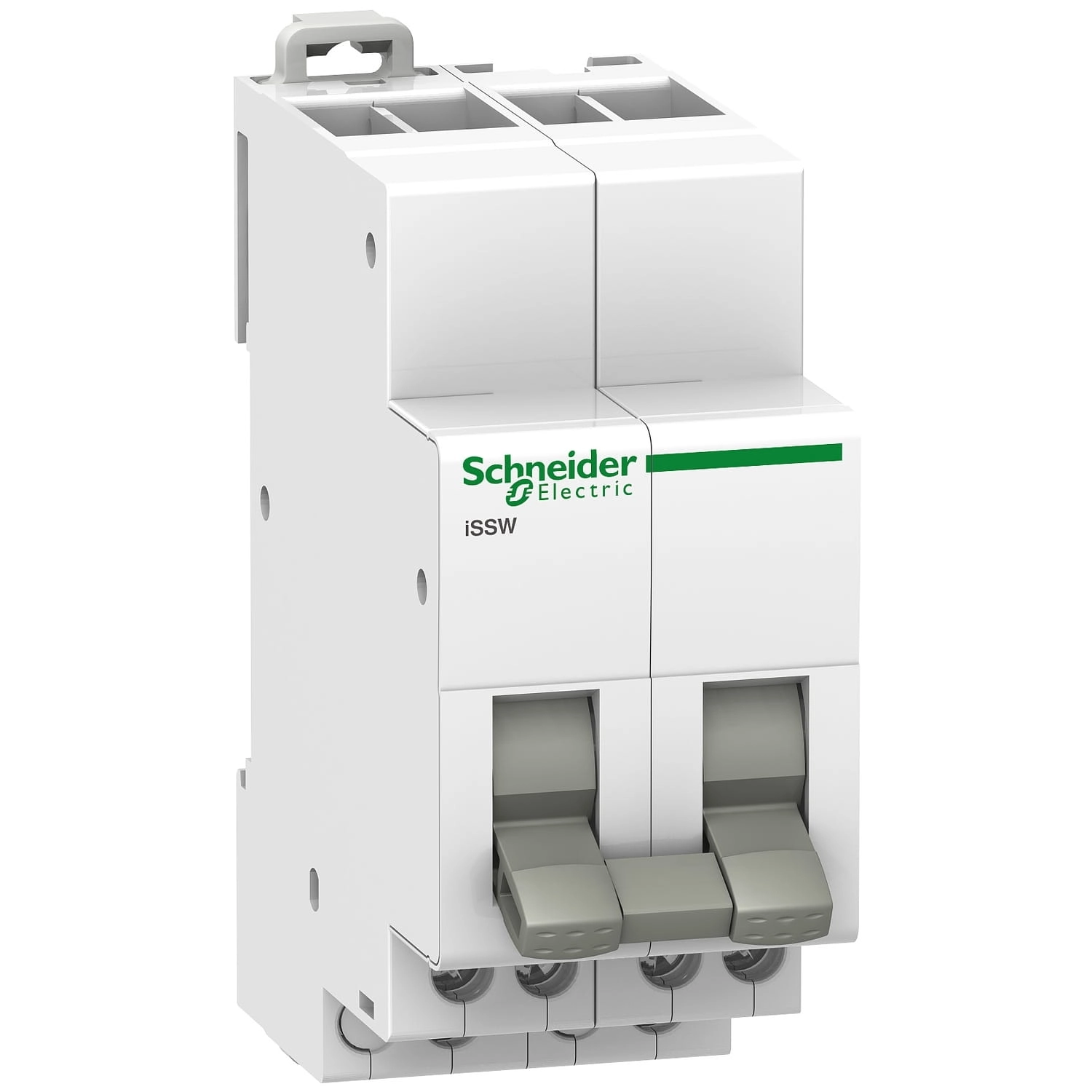

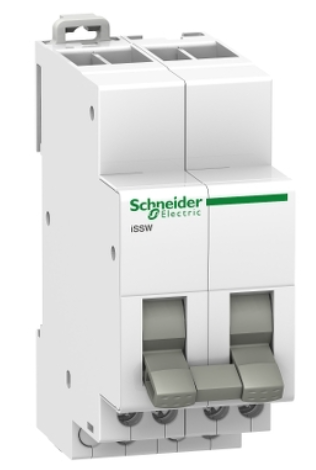

Przełącznik pojedynczy 3-pozycyjny 2P 20A

PRZEŁĄCZNIK POJEDYNCZY 3-POZYCYJNY 2P 20A

Przełącznik liniowy służący do ręcznego sterowania obwodami elektrycznymi, posiada 3-pozycje z 2 zestykami przełącznymi (2 C/O). Ścianę z separacją faz można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Jest wyposażony w przesunięte zaciski, aby uprościć podłączenie. Moment dokręcania złącza wynosi 1Nm dla wkrętaka typu PZ1. Znamionowe napięcie robocze Ue wynosi 250 V AC. Znamionowy prąd roboczy Ie wynosi 20 A. Połączenie umożliwia stosowanie sztywnych kabli miedzianych o przekroju od minimum 0,5 mm² do maksymalnie 2x2,5 mm². Połączenie umożliwia elastyczne lub miedziane kable z tulejkami o przekroju od minimum 0,5 mm2 do maksymalnie 2x2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Acti9
• Nazwa produktu: Acti 9 iSSW
• Typ produktu lub komponentu: Przełącznik liniowy
• Skrócona nazwa urządzenia: iSSW
• Zastosowanie urządzenia: Sterowanie obwodem elektrycznym
• Typ i konfiguracja styków: 2 ZAŁ/WYŁ
• [Ue] znamionowe napięcie łączeniowe: 250 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd pracy [Ie]: 20 A
• Rodzaj sterowania: Dźwignia 3 położ.
• Oznakowanie: 1 - 0 - 2
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach 9 mm: 4
• Wysokość: 82 mm
• Szerokość: 36 mm
• Głębokość: 75 mm
• Długość odizolowanego odcinka: 9 mm
• Moment dokręcania: 1 N.m
