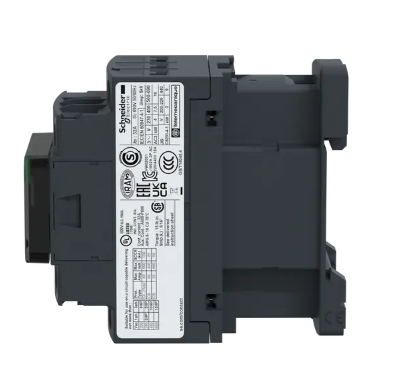

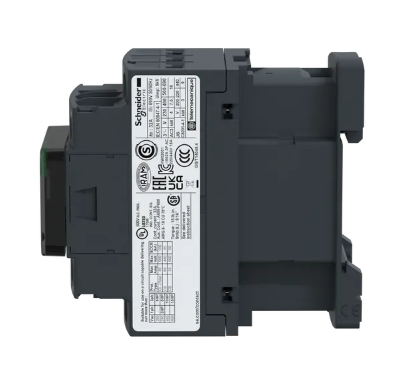

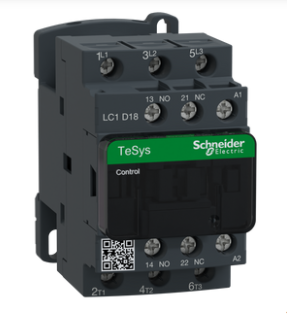

Stycznik AC3 18A 3P 1NO 1NC 230VAC LC1D18P7

Stycznik AC3 18A 3P - do zastosowań silnikowych

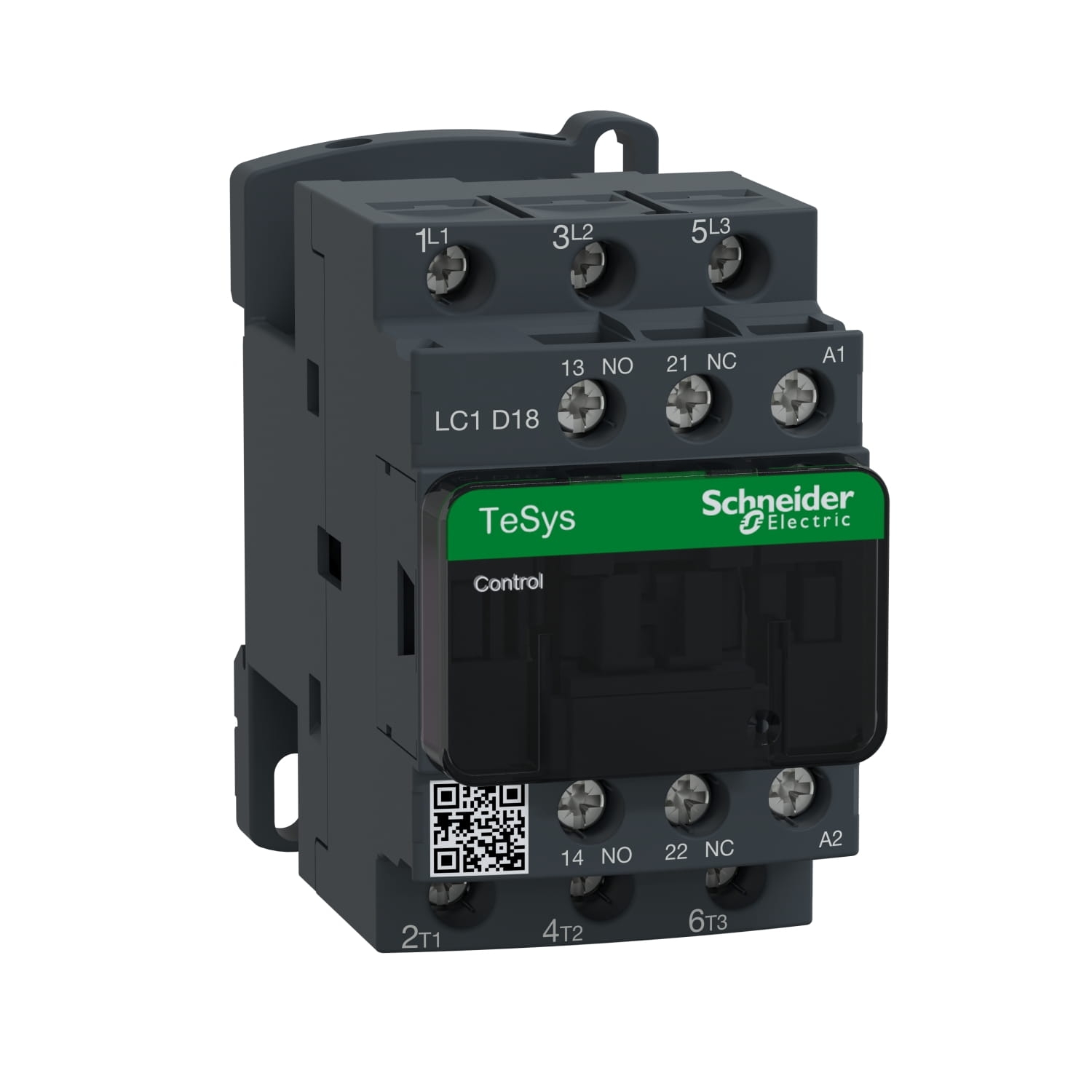

Kompaktowy 3-biegunowy stycznik TeSys D firmy Schneider Electric do zastosowań silnikowych. Znamionowe 18A AC-3 7,5kW/400V.  Zawiera cewkę o napięciu sterującym 230V 50/60Hz AC i styki pomocnicze 1NO + 1NC. Może być stosowany w aplikacjach bezpieczeństwa.

Specyfikacja techniczna:

• Typ produktu lub komponentu: Mechanizm zwalniający wyzwalacza wzrostowego
• Skrócona nazwa urządzenia: LC1D
• Zastosowanie: Sterowanie silnikiem/Obciążenie rezystancyjne
• Opis biegunów: 3P
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz Obwód zasilający: <= 300 V prąd stały (DC)
• Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający 32 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• [Uc] napięcie obwodu sterującego: 230 V prąd przemienny (AC) 50/60 Hz
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• Podstawa montażowa: Szyna/Płyta
• Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
• Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1
• Kombinacja styków: 3 NO
• Kompatybilność styku: M2
• Pokrywa ochronna: Z
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
• Wysokość: 77 mm
• Szerokość: 45 mm
• Głębokość: 86 mm
• Masa produktu: 0,33 kg
• Europejska dyrektywa RoHS: Zgodny Europejska deklaracja RoHS
