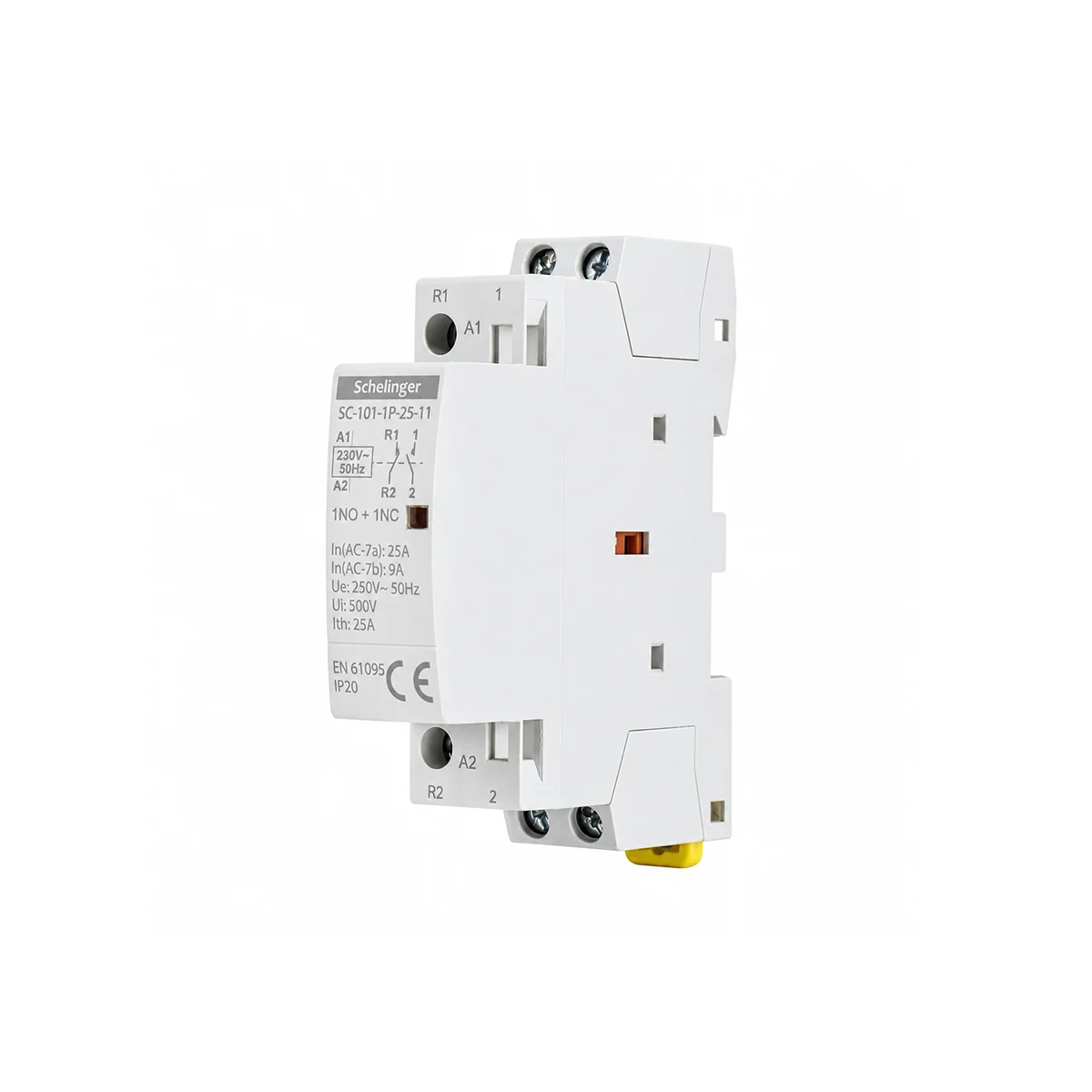

Stycznik modułowy 1P 25A 1NO+1NC 250V AC Schelinger SC101

Stycznik modułowy 25A 1NO+1NC do sterowania obwodami AC

Schelinger SC101 1P 25A to modułowy stycznik przeznaczony do sterowania obwodami elektrycznymi prądu przemiennego. Wersja 1NO+1NC posiada jeden styk normalnie otwarty oraz jeden styk normalnie zamknięty, dzięki czemu może być wykorzystywana w różnych układach automatyki i sterowania.

Stycznik pracuje przy napięciu znamionowym 250V AC i prądzie znamionowym 25A. Kompaktowa obudowa o szerokości jednego modułu pozwala na wygodny montaż w standardowej rozdzielnicy elektrycznej na szynie DIN.

Najważniejsze parametry stycznika Schelinger SC101

• Typ: stycznik modułowy
• Liczba biegunów: 1P
• Prąd znamionowy: 25A
• Układ styków: 1NO + 1NC
• Napięcie znamionowe: 250V AC
• Częstotliwość: 50Hz
• Liczba modułów: 1
• Stopień ochrony: IP20
• Montaż: szyna DIN / TH35
• Marka: Schelinger
• Model: SC101

Zastosowanie stycznika modułowego 25A

Stycznik może być stosowany do zdalnego lub automatycznego załączania i wyłączania odbiorników elektrycznych. Sprawdzi się między innymi w układach oświetlenia, ogrzewania, wentylacji, automatyki budynkowej oraz innych instalacjach sterowanych sygnałem zewnętrznym.

Styki 1NO + 1NC

Układ 1NO + 1NC zapewnia jeden styk zwierny oraz jeden rozwierny. Dzięki temu stycznik może realizować zarówno funkcję załączania, jak i sygnalizacji lub rozłączania w zależności od sposobu wykonania instalacji.

Stycznik modułowy Schelinger SC101 1P 25A to kompaktowy aparat przeznaczony do sterowania obwodami elektrycznymi w rozdzielnicach. Wersja typ 11 posiada jeden styk normalnie otwarty 1NO oraz jeden styk normalnie zamknięty 1NC, co zwiększa możliwości zastosowania w układach sterowania i automatyki.

Model A62-SC-101-1P-25-11 pracuje przy napięciu znamionowym 250V AC 50Hz i prądzie znamionowym 25A. Obudowa zajmuje tylko 1 moduł, a montaż odbywa się na standardowej szynie DIN / TH35.

Najważniejsze parametry stycznika Schelinger SC101

• Typ: stycznik modułowy
• Model: SC101
• Liczba biegunów: 1P
• Prąd znamionowy: 25A
• Układ styków: typ 11 – 1NO + 1NC
• Styk NO: 1 – normalnie otwarty
• Styk NC: 1 – normalnie zamknięty
• Napięcie znamionowe: 250V AC 50Hz
• Napięcie izolacji Ui: 500V
• Napięcie udarowe Uimp: 2,5kV
• Liczba modułów: 1
• Stopień ochrony: IP20
• Temperatura pracy: od -5°C do +60°C
• Montaż: szyna DIN / TH35
• Marka: Schelinger
• Kod produktu: A62-SC-101-1P-25-11
• EAN: 5900280962157

Stycznik 25A do rozdzielnicy

Stycznik modułowy może być stosowany w układach automatycznego lub zdalnego załączania i wyłączania odbiorników elektrycznych. Sprawdzi się między innymi w instalacjach oświetleniowych, systemach automatyki, układach sterowania oraz innych obwodach, których parametry odpowiadają wartościom znamionowym urządzenia.

Styki 1NO + 1NC – większa elastyczność sterowania

Układ 1NO + 1NC zapewnia jeden styk zwierny i jeden rozwierny. Dzięki temu stycznik może realizować różne funkcje sterowania, sygnalizacji lub przełączania w zależności od sposobu wykonania instalacji.

Kompaktowy stycznik na szynę DIN

Szerokość zaledwie 18 mm pozwala zmieścić urządzenie na jednym miejscu modułowym. Jest to szczególnie przydatne w rozdzielnicach, w których liczy się oszczędność przestrzeni i uporządkowane rozmieszczenie aparatury.

Wymiary produktu

• Długość: 8,2 cm
• Szerokość: 1,8 cm
• Wysokość: 6,8 cm
• Liczba modułów: 1
