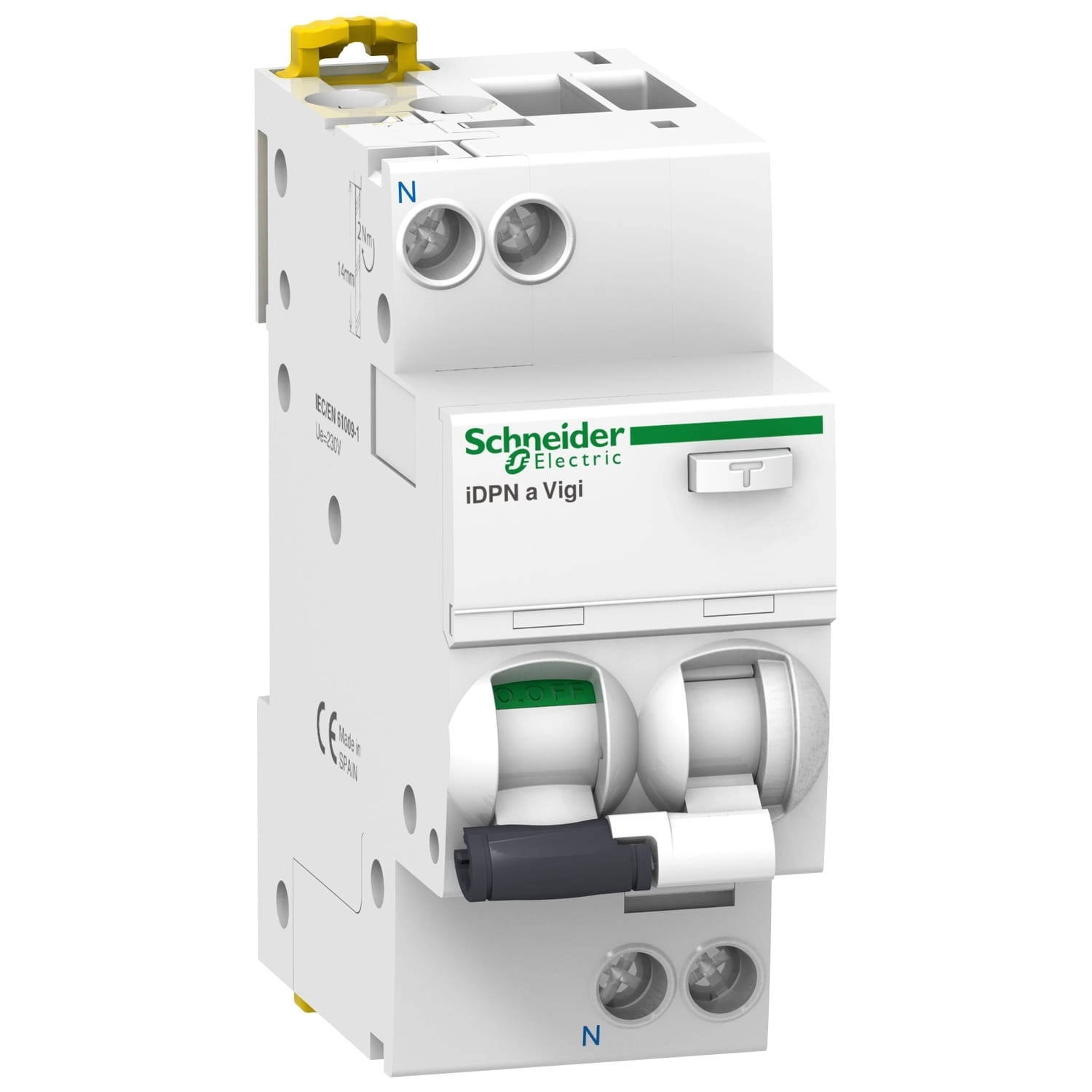

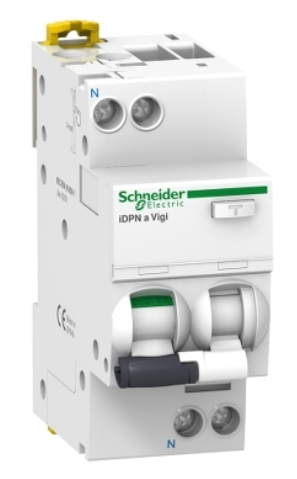

Wyłącznik kombinowany C 10A 1N-biegunowy 10 mA typ A A9D05610

Wyłącznik kombinowany C 10A 1N-biegunowy 10 mA typ A

Wyłącznik kombinowany C 10A 1N-biegunowy 10 mA typ A, o numerze katalogowym A9D05610. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Posiada optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego w kolorze biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Istnieje możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.

SPECYFIKACJA TECHNICZNA:

• Nazwa produktu: Acti 9 iDPN Vigi
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
• Skrócona nazwa urządzenia: iDPNa Vigi
• Opis biegunów: 1P + N
• Ilość zabezpieczonych biegunów: 1
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 10 A
• Rodzaj sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: C
• Czułość na upływ prądu: 10 mA
• Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• Typ zabezpieczenia różnicowoprądowego: Typ A
• Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2
• [Ue] znamionowe napięcie łączeniowe: 220-240 V prąd przemienny (AC) 50 Hz
• Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 Hz
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Kolor: Biały
• Opis opcji blokowania: Urządzenie do blokowania kłódką
• Zabezpieczenie różnicowoprądowe: Zintegrowane
• Rozstaw przyłączy: 9 mm pomiędzy fazą a przewodem neutralnym
• Szerokość w modułach 9 mm: 4
• Wysokość: 85 mm
• Szerokość: 36 mm
• Głębokość: 73 mm
• Masa produktu: 125 g
