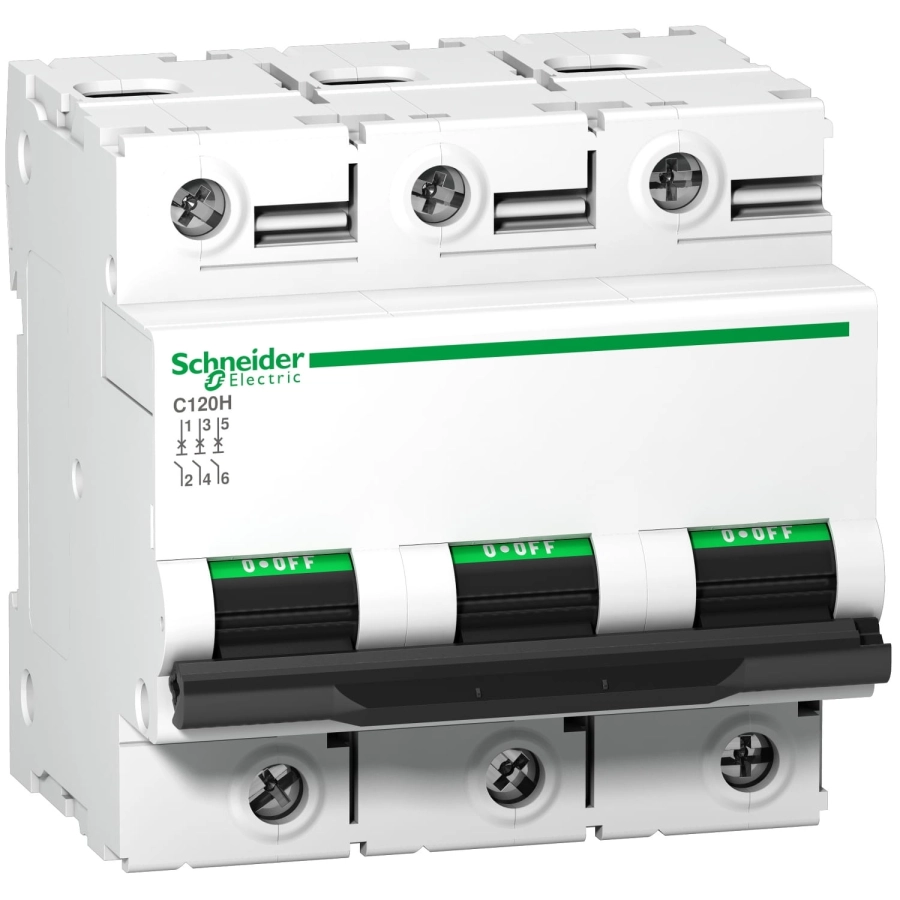

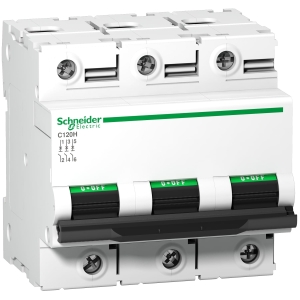

Wyłącznik nadprądowy 3P C 100A A9N18469

Wyłącznik nadprądowy 3P C 100A

Wyłącznik 3P z 3 chronionymi biegunami, prądem znamionowym 100 A i krzywą wyzwalania C. Znamionowa zdolność wyłączania zwarciowego Icn wynosi do 15000A przy napięciu od 230VAC do 400VAC zgodnie z normą IEC/EN 60898-1. Ten produkt jest zgodny z normą przemysłową IEC/EN 60898-1 i normą mieszkaniową IEC/EN 60947-2. Łączy w sobie funkcje ochrony obwodu przed prądem zwarciowym i przeciążeniowym,
sterowania i izolacji. Obecność zielonego paska gwarantuje fizyczne rozwarcie styków i umożliwia bezpieczną pracę w obwodzie końcowym.
Mechanizm szybkiego zamykania poprawia jego żywotność. Oferta Acti9 C120 dedykowana jest do budynków przemysłowych i usługowych.
Ma wytrzymałość elektryczną do 5000 cykli i wytrzymałość mechaniczną do 20000 cykli.
Napięcie robocze Ue jest równe lub niższe od 375VDC, 220VAC do 240VAC, 230VAC do 400VAC, 380VAC do 415VAC lub 440VAC.
Jego klasa ograniczeń 3 (zgodnie z normą IEC/EN 60947-2) poprawia koszt ochrony obwodu wyjściowego.
Produkt można przypiąć na szynie DIN.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Acti 9
• Nazwa produktu: C120
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• Skrócona nazwa urządzenia: C120H
• Zastosowanie urządzenia: Dystrybucja
• Opis biegunów: 3P
• Ilość zabezpieczonych biegunów: 3
• [In] prąd znamionowy: 100 A w 30 °C
• Rodzaj sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: C
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Wskaźnik zał/wył
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: 35 mm szyna symetryczna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: NO
• Szerokość w modułach 9 mm: 9
• Wysokość: 81 mm
• Szerokość: 81 mm
• Głębokość: 73 mm
• Masa produktu: 0,615 kg
• Kolor: Biały
