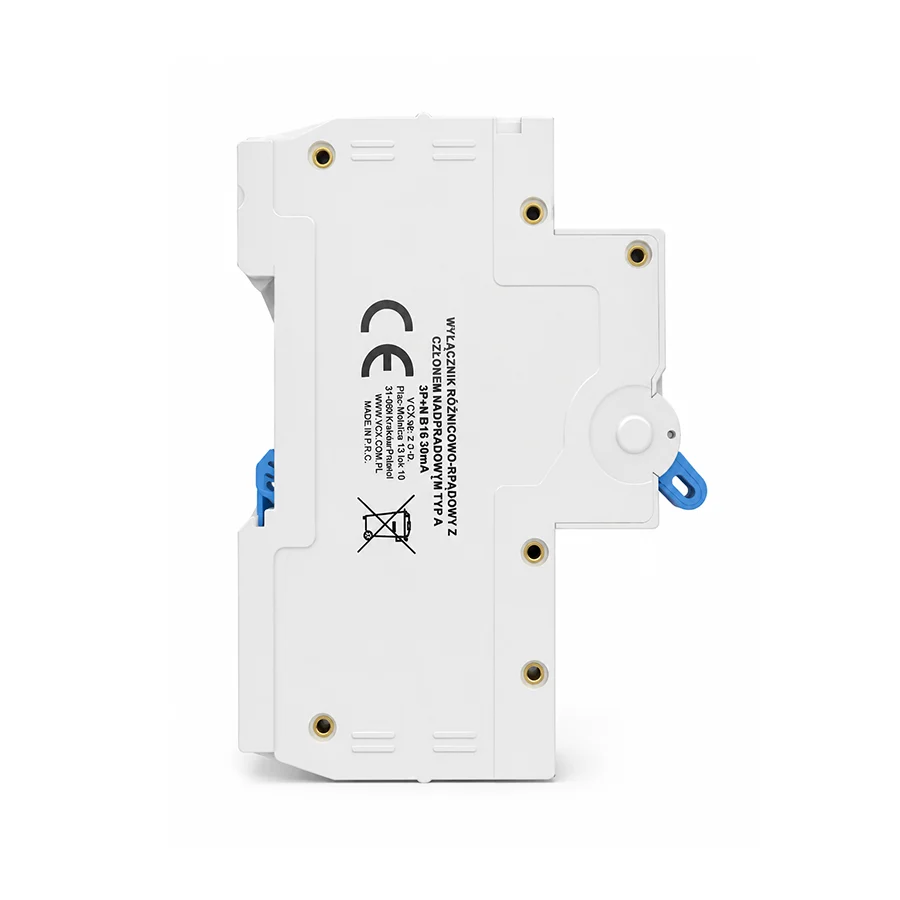

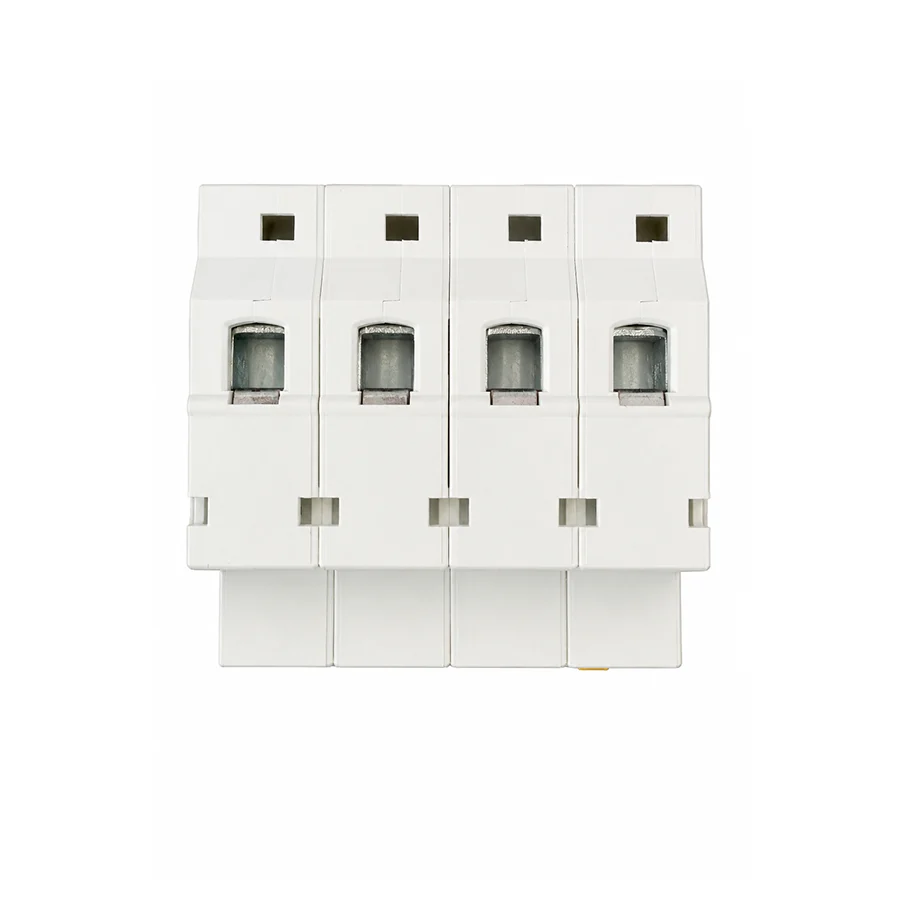

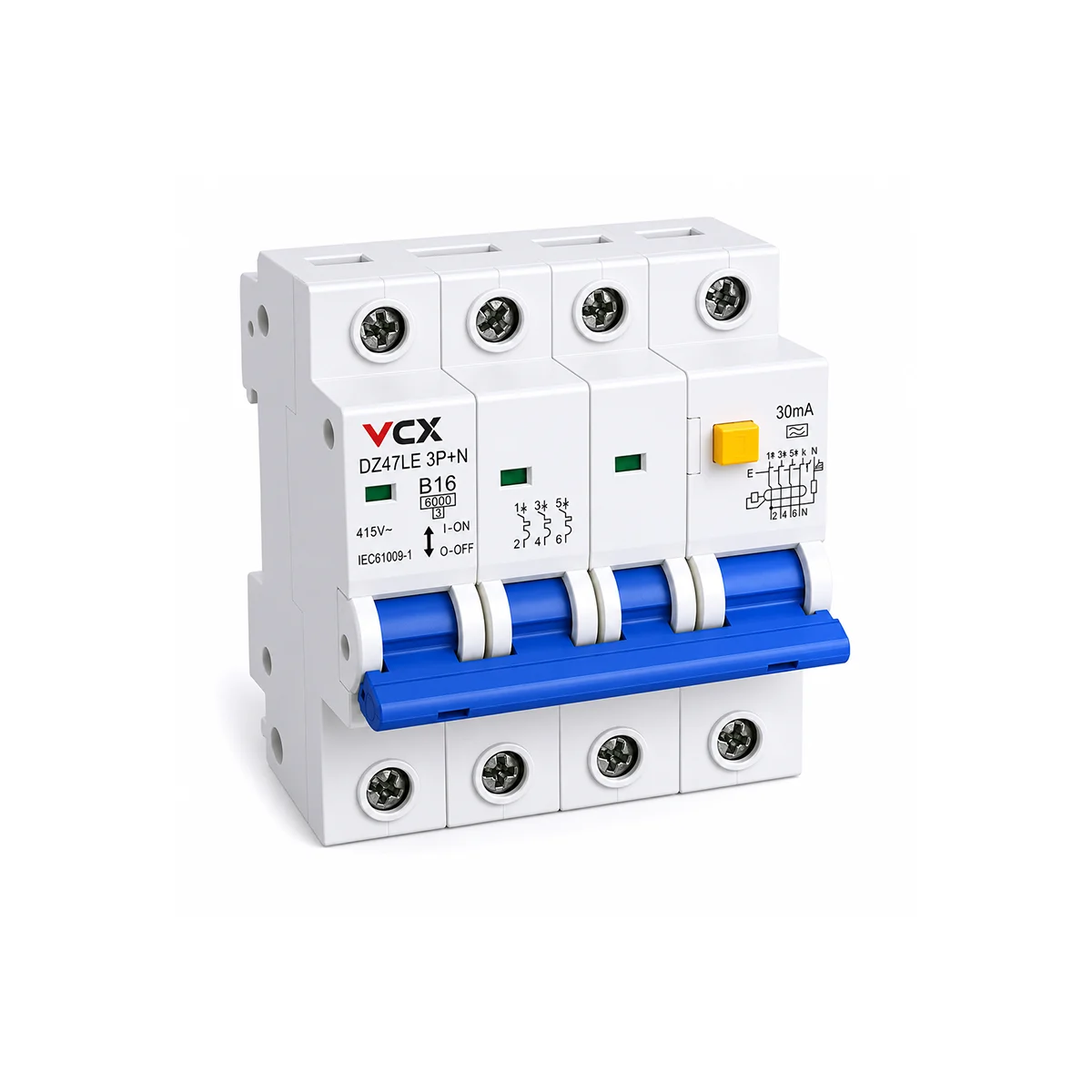

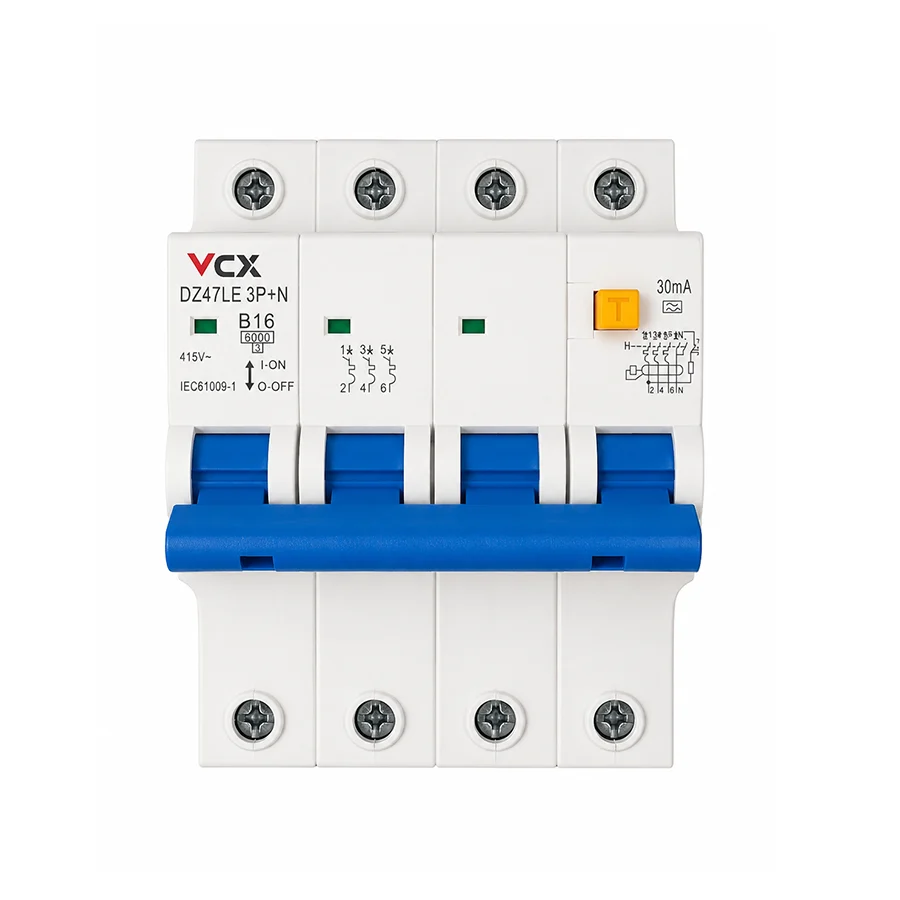

Wyłącznik różnicowoprądowy z członem nadprądowym 3P+N 16A B 30mA typ A

Wyłącznik różnicowoprądowy z członem nadprądowym 3P+N 16A B 30mA typ A VCX

Wyłącznik różnicowoprądowy z członem nadprądowym 3P+N 16A B 30mA typ A VCX to praktyczne zabezpieczenie do instalacji trójfazowych, które łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym aparacie modułowym. Urządzenie chroni instalację przed skutkami przeciążenia i zwarcia, a jednocześnie zwiększa bezpieczeństwo użytkowników poprzez wykrywanie prądów upływowych.

Model DZ47LE 3P+N B16 30MA TYP A sprawdzi się w rozdzielnicach budynków mieszkalnych, użytkowych, technicznych oraz przemysłowych. Dzięki czułości 30 mA wyłącznik może być stosowany jako element ochrony przeciwporażeniowej, natomiast charakterystyka B dobrze odpowiada typowym obwodom oświetleniowym, gniazdowym oraz odbiornikom o niewielkich prądach rozruchowych.

RCBO 3P+N 16A typ A – ochrona różnicowa i nadprądowa w jednym urządzeniu

Wyłącznik RCBO łączy dwa rodzaje zabezpieczenia. Człon różnicowoprądowy reaguje na prądy upływu, które mogą pojawić się przy uszkodzeniu izolacji, zawilgoceniu instalacji lub awarii podłączonego urządzenia. Człon nadprądowy zabezpiecza obwód przed przeciążeniem i zwarciem.

Dzięki temu jeden aparat może zastąpić osobny wyłącznik różnicowoprądowy oraz wyłącznik nadprądowy, oszczędzając miejsce w rozdzielnicy i ułatwiając selektywne zabezpieczenie wybranego obwodu trójfazowego.

Typ A – zabezpieczenie do nowoczesnych instalacji elektrycznych

Wyłącznik różnicowoprądowy typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące prądy stałe. To ważne w instalacjach, w których pracują nowoczesne odbiorniki wyposażone w elektronikę, zasilacze impulsowe, układy sterowania, falowniki lub urządzenia AGD i przemysłowe.

Zastosowanie typu A zwiększa uniwersalność zabezpieczenia i sprawia, że wyłącznik dobrze pasuje do współczesnych instalacji elektrycznych w domach, lokalach usługowych, warsztatach oraz obiektach technicznych.

Zastosowanie wyłącznika różnicowoprądowego z członem nadprądowym 3P+N

Wyłącznik 3P+N 16A B 30mA typ A jest przeznaczony do ochrony obwodów trójfazowych z przewodem neutralnym. Może być stosowany między innymi w:

• rozdzielnicach mieszkaniowych i obiektowych,
• instalacjach trójfazowych 400/415 V,
• obwodach gniazdowych i oświetleniowych,
• instalacjach warsztatowych i usługowych,
• obwodach zasilających urządzenia z elektroniką sterującą,
• systemach dystrybucji energii w budownictwie i przemyśle.

Najważniejsze zalety produktu

• 2 w 1 – ochrona różnicowoprądowa i nadprądowa w jednym aparacie.
• Czułość 30 mA – zwiększona ochrona użytkowników instalacji.
• Charakterystyka B – odpowiednia do typowych obwodów oświetleniowych i gniazdowych.
• Typ A – przeznaczony do instalacji z nowoczesnymi odbiornikami elektrycznymi.
• Układ 3P+N – do obwodów trójfazowych z przewodem neutralnym.
• Przycisk TEST – umożliwia okresowe sprawdzenie działania wyłącznika.
• Czytelny wskaźnik zadziałania – ułatwia diagnostykę i obsługę rozdzielnicy.
• Montaż modułowy – szybka instalacja w standardowych rozdzielnicach na szynie DIN.

Dane techniczne:

• prąd znamionowy Ie: 63 A
• charakterystyka: B
• znamionowy prąd różnicowy: 30 mA
• znamionowa zdolność łączeniowa prądu różnicowego: 500 A
• czas wyzwolenia: 0,1 s
• odporność na udar napięciowy Uimp: 6000 V
• stopień zanieczyszczenia: 2
• napięcie znamionowe Un: 415 V
• napięcie izolacji Ui: 500 V
• częstotliwość prądu: 50/60 Hz
• żywotność mechaniczna: 8000 cykli
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 25 mm²
• moment dokręcenia zacisków łączeniowych: 3 Nm
• Zgodność z normą IEC/EN61009-1

Dlaczego warto wybrać wyłącznik RCBO 3P+N 16A VCX?

Ten wyłącznik to dobre rozwiązanie dla instalatorów, elektryków i inwestorów, którzy chcą uzyskać skuteczną ochronę obwodu trójfazowego bez konieczności montowania dwóch oddzielnych aparatów. Połączenie zabezpieczenia różnicowoprądowego i nadprądowego ułatwia projektowanie rozdzielnicy, poprawia przejrzystość instalacji i pozwala szybciej zidentyfikować obwód, w którym wystąpiła awaria.

Model VCX DZ47LE 3P+N B16 30mA typ A będzie odpowiedni tam, gdzie liczy się bezpieczeństwo, funkcjonalność oraz wygodna obsługa instalacji elektrycznej.

Prawidłowe zasilanie wyłącznika możliwe wyłącznie według schematu.
