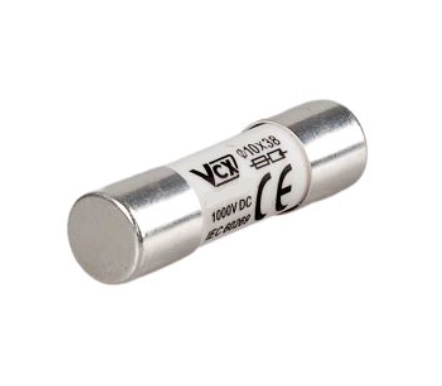

Wkładka bezpiecznikowa gPV 10x38 16A DC

Przejdź do sekcji Opinie

6,01 zł

Ilość

szt.

Stan magazynowy: 490 szt.

Udostępnij

Dostawa

od 13,99 zł - ORLEN Paczka

Czas wysyłki: 48h

Zapytaj o produkt

Dane techniczne41

Znamionowy prąd zwarciowy 12 le 1s
Prąd znamionowy 10A
Charakterystyka A
Znamionowy prąd różnicowy A Nie dotyczy
Znamionowa zdolność łączeniowa prądu różnicowego A 500
Czas wyzwolenia Nie dotyczy
Odporność na udar napięciowy U imp 6000V
Stopień zanieczyszczenia 2
Napięcie znamionowe 230V
Izolacja znamionowa Ui 500V
Częstotliwość prądu Hz 50/60
Źywotność elektryczna 4000
Żywotność mechaniczna 4000
Wskaźnik pozycji pracy Nie dotyczy
Stopień ochrony Nie dotyczy
Temperatura składowania Nie dotyczy
Temperatura pracy Nie dotyczy
Maksymalny przekrój przewodów łączeniowych 2 mm2
Moment dokręcenia zacisków łączeniowych 3Nm
Możliwość podłączenia za pomocą szyn grzebieniowych tak
Wytrzymałość zwarciowa Inc 6000
Kolor Nie dotyczy
Wymiary (AxBxC) 10x38
Waga Nie dotyczy
Liczba biegunów 1

Opis

Wkładka bezpiecznikowa gPV o napięciu 16A - ochrona dla instalacji fotowoltaicznych.

Główną częścią bezpiecznika jest element topikowy wbudowany we wkładkę topikową. Topik jest przewodnikiem elektrycznym, który nagrzewa się w wyniku płynięcia przez niego prądu. Gdy zbyt duże natężenie prądu trwa dłuższy czas, to wówczas topik nagrzewa się do temperatury, w której się topi. W momencie przepalenia topika następuje zapalenie łuku elektrycznego, gdy wartość natężenia płynącego prądu spadnie do zera łuk gaśnie i prąd przestaje płynąć. Czas palenia się łuku zależy od rozłączanego napięcia, natężenia prądu oraz środowiska w którym się pali.

Im większe natężenie prądu, tym szybciej dochodzi do nagrzania i stopienia topika. Bezpieczniki cechują się charakterystyką czasowo-prądową odwrotną, co oznacza, że im większy jest prąd, tym mniej czasu potrzeba na jego zadziałanie.

Po jednorazowym zadziałaniu bezpiecznik ulega zniszczeniu i podlega wymianie na nowy.

Kategoria pracy g: zabezpieczenie pełnozakresowe.

Wkładki bezpiecznikowe, które przenoszą prądy ciągłe co najmniej do wartości prądu nominalnego obwodu, a prądy o mniejszej wartości zadziałania mogą wyłączyć do wartości nominalnego prądu wyłączania (zabezpieczenie przeciw przeciążeniu i zwarciu).

wkładka bezpiecznikowa

DANE TECHNICZNE:

wkładka cylindryczna topikowa 10×38, 16A 1000V DC
służy do zabezpieczania instalacji fotowoltaicznych oraz niskonapięciowych instalacji na prąd stały
prąd znamionowy: 16A
napięcie znamionowe: 1000V DC
charakterystyka: zwłoczna
temperatura pracy: -40 ~+ 90 C
zgodna z normą IEC60269
