Przekładnik prądowy CT24 150A/5A

Przekładnik prądowy z dzielonym rdzeniem CT24 150A/5A – EASTRON

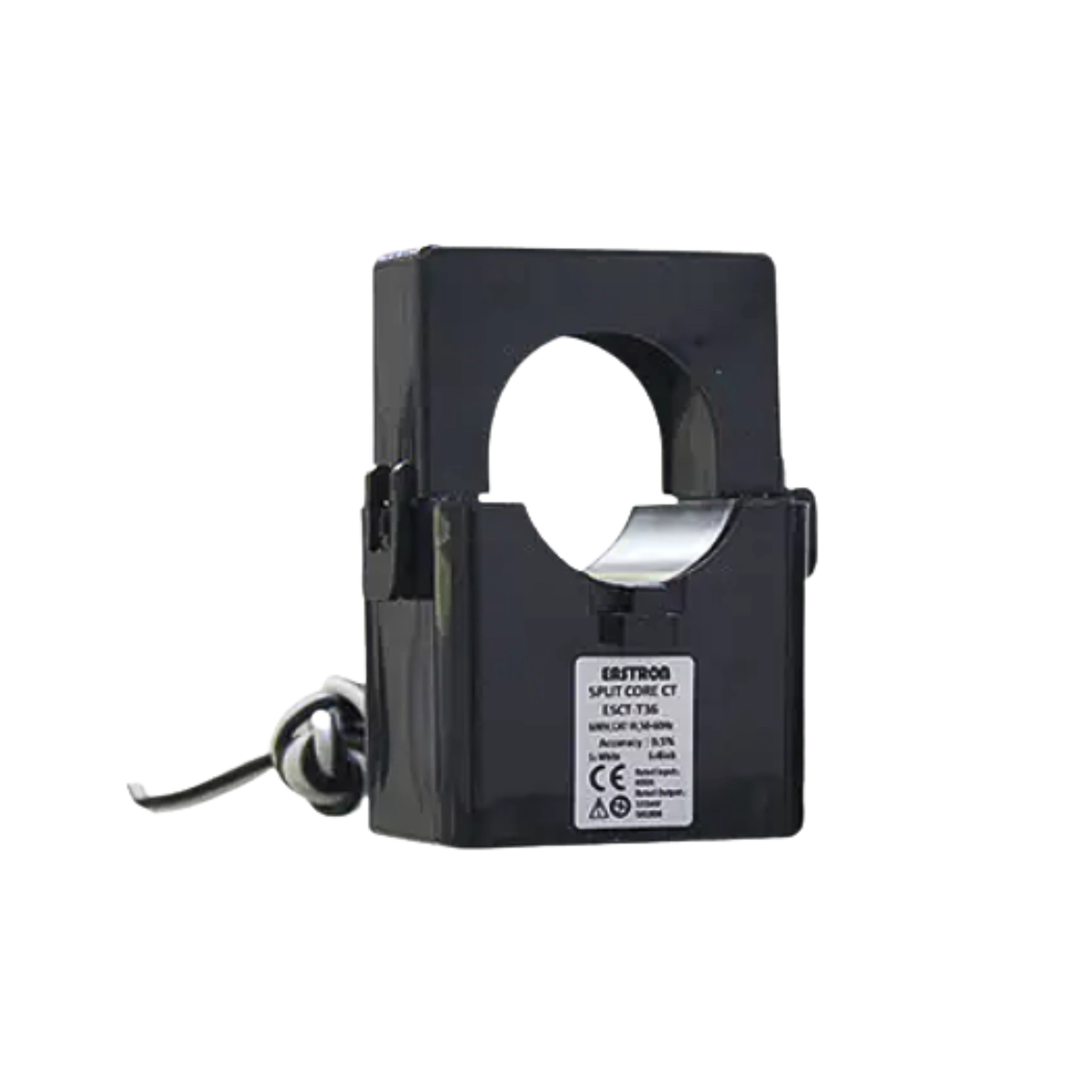

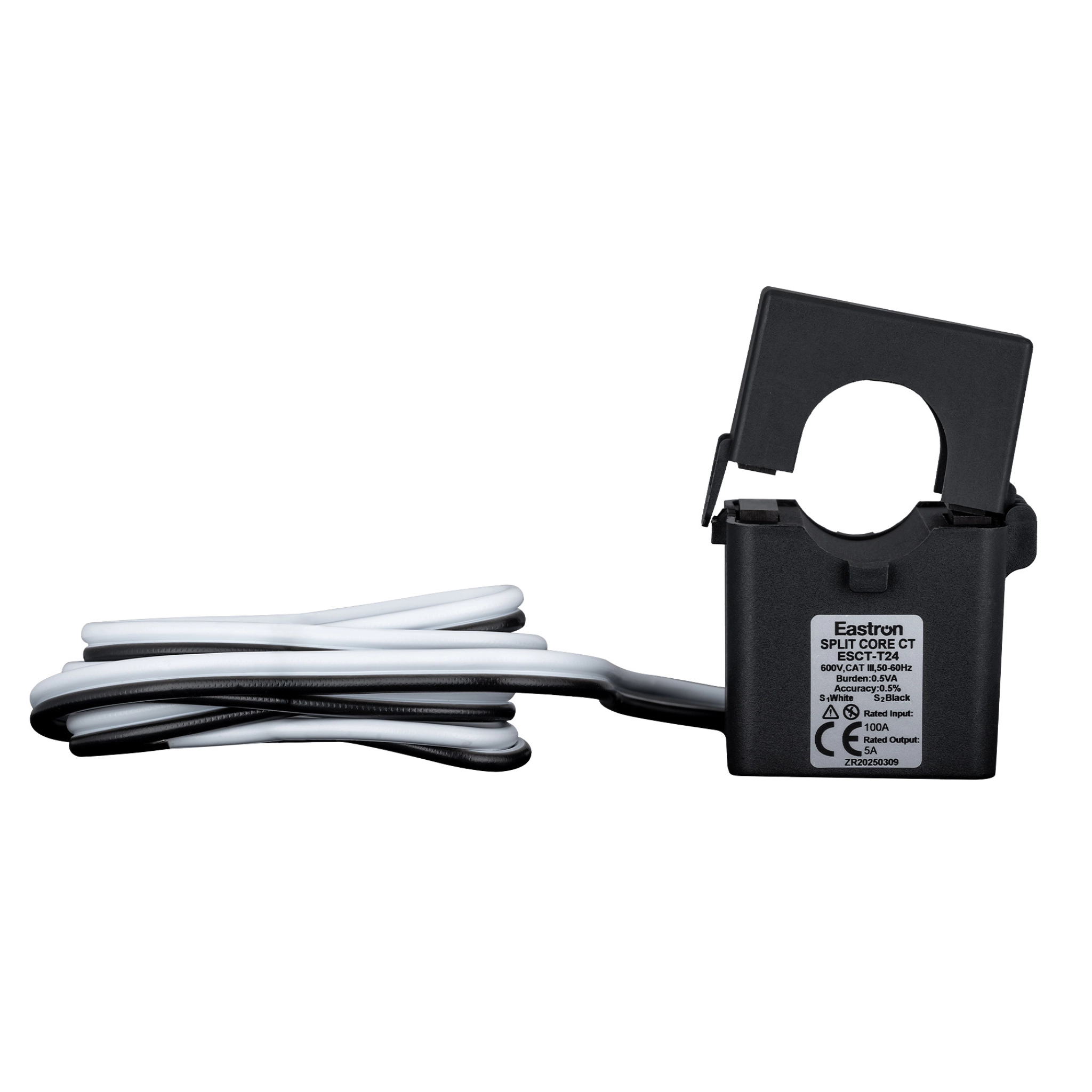

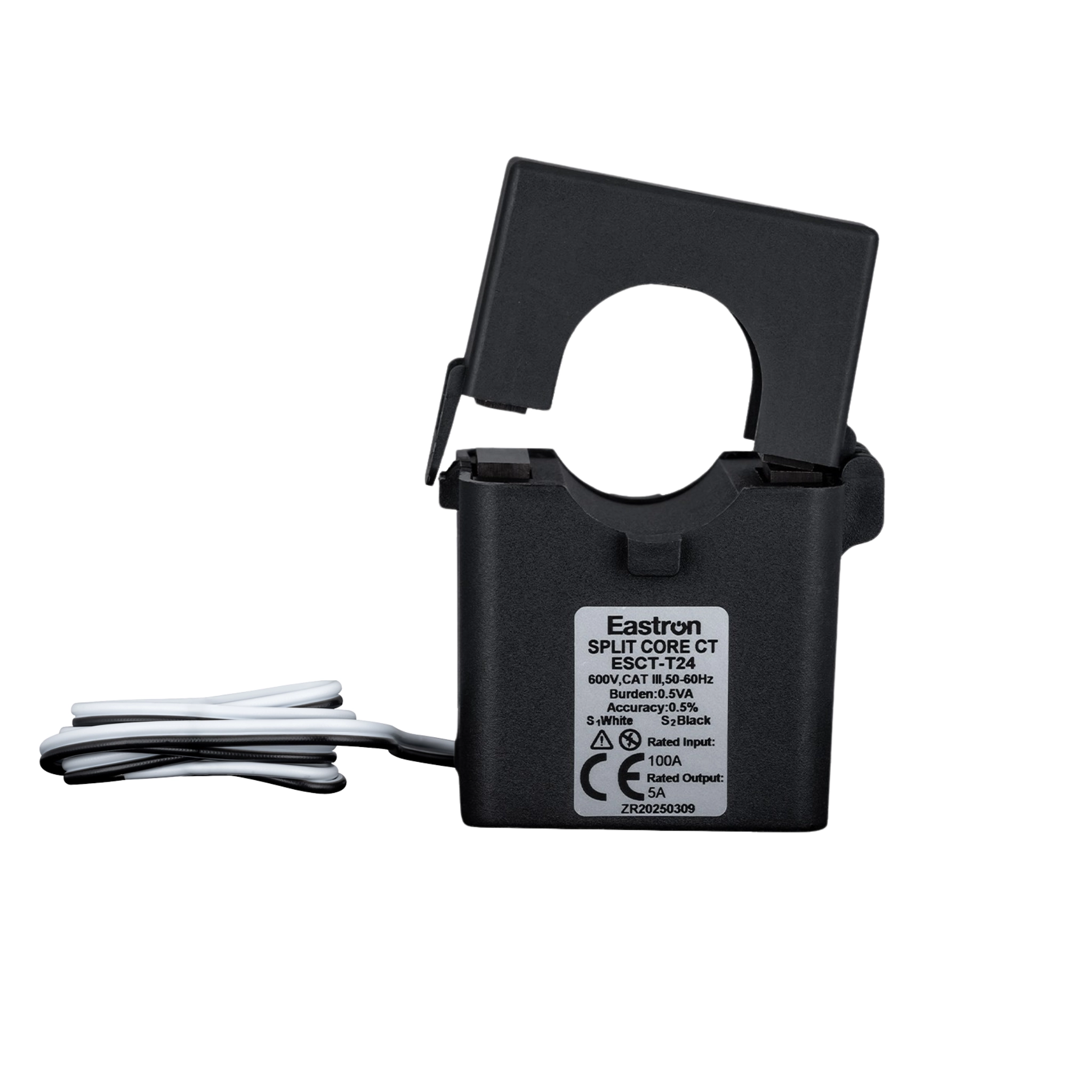

Przekładnik prądowy EASTRON CT24 150A/5A z dzielonym rdzeniem (split-core) to profesjonalne rozwiązanie do szybkiego i bezpiecznego pomiaru prądu.

Dzięki konstrukcji typu otwieranego rdzenia, montaż możliwy jest bez wyłączania instalacji i rozłączania przewodu pierwotnego – wystarczy objąć przewód, aby rozpocząć pomiar.

Idealny do współpracy z licznikami energii, takimi jak Eastron SDM630 MCT Modbus, oraz innymi urządzeniami pomiarowymi wymagającymi sygnału 5A.

Zalety i cechy produktu:

• Dzielony rdzeń (split-core) – szybki montaż bez ingerencji w instalację

• Bezpieczny pomiar prądu bez odłączania przewodu zasilającego

• Wyjście wtórne 5A – zgodne ze standardami pomiarowymi

• Kompatybilny z licznikami energii Eastron (np. SDM630 MCT Modbus)

• Przewód w zestawie – długość 1 metr

• Wysoka dokładność – klasa 0,5 lub 1

Dane techniczne:

• Prąd znamionowy: 150A

• Prąd wyjściowy: 5A

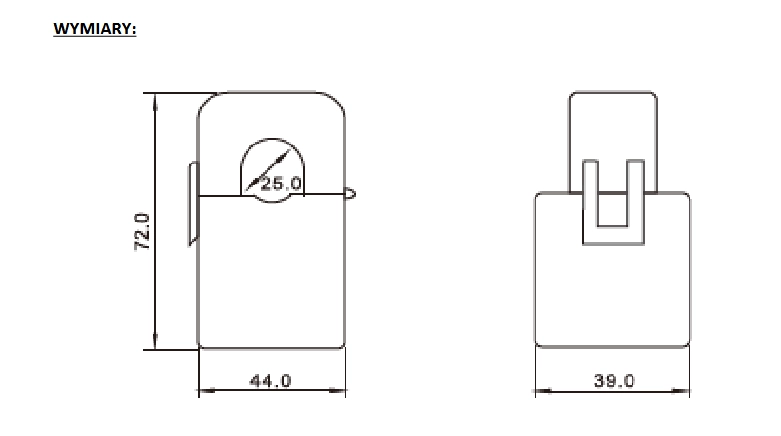

• Średnica otworu: Ø 24 mm

• Częstotliwość pracy: 50–60 Hz

• Dokładność: Klasa 0,5 / 1 (od 20% do 120% prądu znamionowego)

• Kąt fazowy: < 2° przy 50% prądu znamionowego

• Napięcie izolacji: 600 V AC

• Maks. napięcie pierwotne: 5000 V AC (przewód izolowany)

• Wytrzymałość dielektryczna: 2,5 kV / 1 mA / 1 min

• Temperatura pracy: -15°C do +75°C

• Wilgotność pracy: < 85%

• Materiał obudowy: PC / UL94-V0 (odporność ogniowa)

• Długość przewodu: 1 m

Zastosowanie:

Przekładnik prądowy CT24 sprawdzi się w:

• systemach monitorowania i rozliczania energii,

• licznikach energii elektrycznej,

• automatyce budynkowej i przemysłowej,

• instalacjach wymagających szybkiego i mobilnego pomiaru prądu.

Informacje dotyczące bezpieczeństwa

• Instalacja, konserwacja i wymiana urządzenia mogą być wykonywane wyłącznie przez wykwalifikowaną i uprawnioną osobę.

• Podczas montażu i użytkowania należy przestrzegać wszystkich lokalnych, regionalnych i krajowych regulacji dotyczących instalacji elektrycznych.

• Otwarcie lub ingerencja w urządzenie powoduje utratę gwarancji.

• Przekroczenie dopuszczalnych parametrów może prowadzić do uszkodzenia przekładnika i podłączonych układów elektrycznych.

• Urządzenie może być użytkowane i montowane tylko zgodnie z warunkami opisanymi w instrukcji obsługi i dokumentacji producenta.

• Przed rozpoczęciem pracy należy odłączyć zasilanie.
