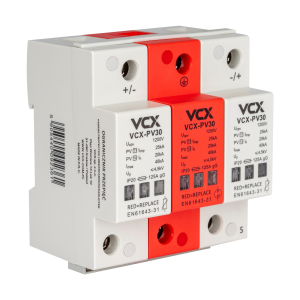

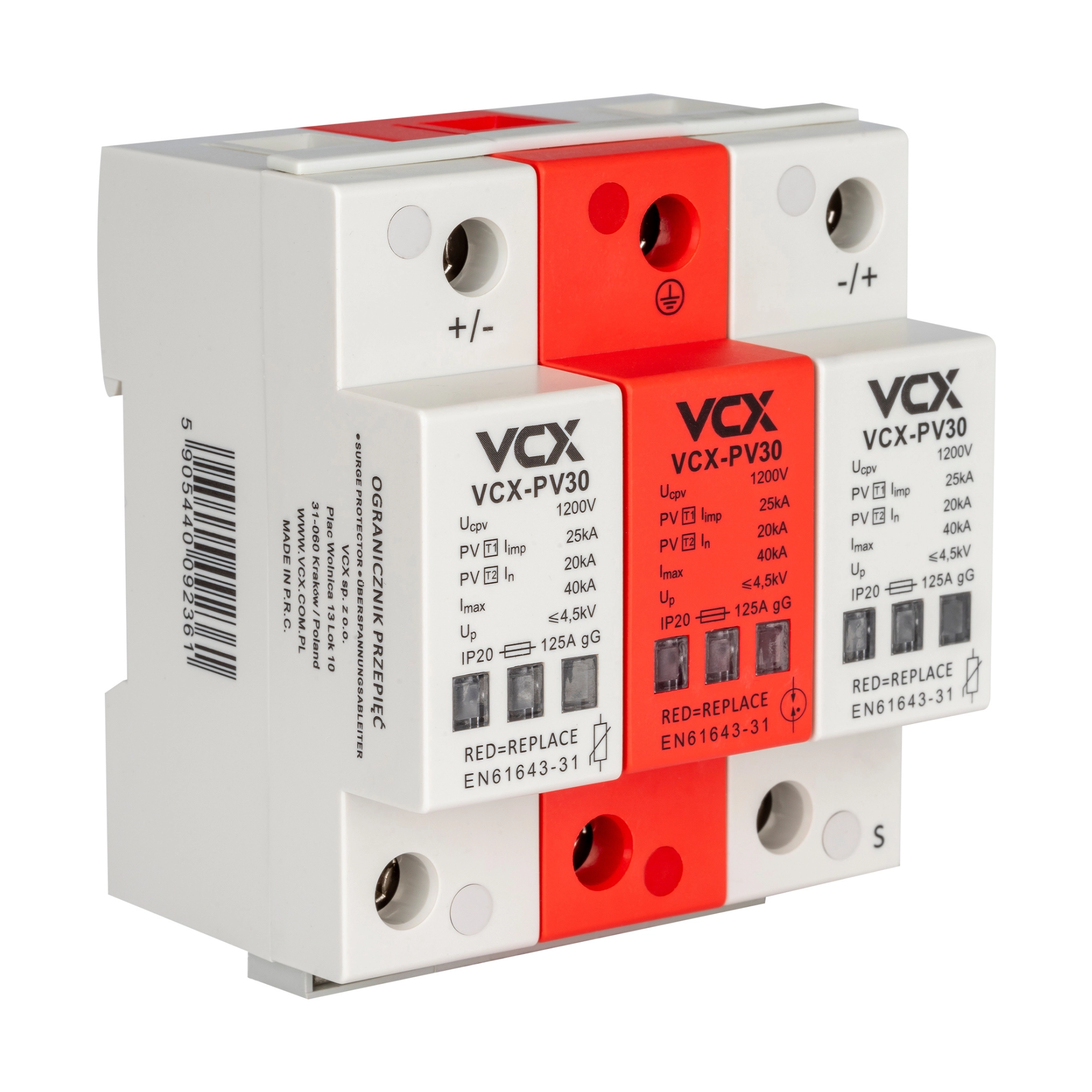

Ogranicznik przepięć fotowoltaiczny klasy T1T2 (B+C) 3P 1200V 25kA DC PV30

Fotowoltaiczny ochronnik przepięć T1T2 25kv DC (iskiernikowy) - Niezawodna ochrona i trwała konstrukcja

Ogranicznik przepięć serii PV30 klasy T1+T2 (B+C) to wysokiej jakości zabezpieczenie dedykowane do ochrony instalacji fotowoltaicznych pracujących w obwodach prądu stałego. Wersja BC3P 1200V DC 25kA została zaprojektowana z myślą o skutecznej ochronie systemów PV przed przepięciami spowodowanymi wyładowaniami atmosferycznymi oraz innymi zjawiskami zakłóceniowymi.

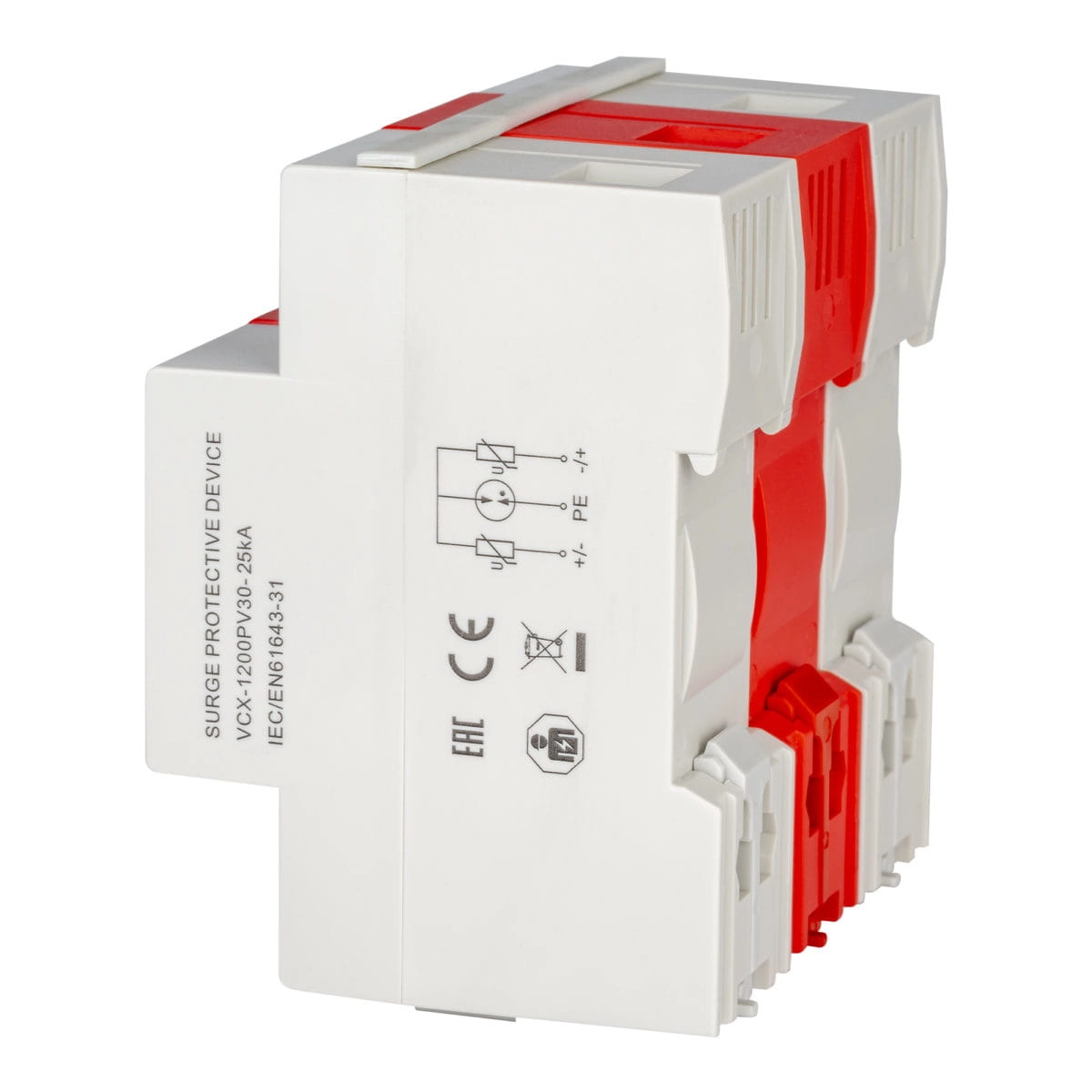

Urządzenie zostało wykonane w zaawansowanej technologii iskiernikowo-warystorowej (MOV+GDT+MOV). Moduły DC+ i DC– zawierają warystory (MOV), a tor PE wyposażony jest w iskiernik gazowy (GDT). Taka konstrukcja eliminuje problem starzenia się iskiernika pod wpływem działania prądów upływowych i roboczych, co znacząco wydłuża żywotność urządzenia i zapewnia jego niezawodność.

Dodatkowym atutem ogranicznika jest wizualny wskaźnik stanu działania, który umożliwia szybkie sprawdzenie stanu ochrony:

• Zielony – urządzenie aktywne, ochrona działa prawidłowo

• Czerwony – brak ochrony, wymagany serwis lub wymiana modułu

Ogranicznik PV30 to idealne rozwiązanie dla nowoczesnych instalacji PV, które wymagają solidnego i trwałego zabezpieczenia przed skutkami przepięć.

Dane techniczny:

• Klasa ochrony: T1T2
• Wykonanie: warystorowo – iskiernikowe (MOV-GDT-MOV)
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max:  Imax(8/20) 40kA
• Prąd impulsowy: Iimp (10/350) 25 kA
• Napięciowy poziom ochrony: Up <4,5 kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Ilość  modułów: 3P

Informacje dotyczące bezpieczeństwa:

Aby zapewnić bezpieczną eksploatację urządzenia i zachować jego pełną funkcjonalność, należy bezwzględnie przestrzegać poniższych zasad:

• Montaż, konserwacja oraz ewentualna wymiana urządzenia mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia.

• Podczas instalacji oraz użytkowania należy stosować się do obowiązujących przepisów lokalnych, regionalnych i krajowych.

• Jakakolwiek ingerencja w urządzenie, w tym jego otwarcie, skutkuje utratą gwarancji producenta.

• Przekroczenie parametrów znamionowych podanych przez producenta może prowadzić do uszkodzenia ogranicznika oraz podłączonych instalacji elektrycznych.

• Urządzenie należy instalować i użytkować zgodnie z zaleceniami zawartymi w instrukcji obsługi oraz dokumentacji technicznej.

• Przed przystąpieniem do jakichkolwiek prac montażowych lub serwisowych, należy bezwzględnie odłączyć zasilanie urządzenia.
