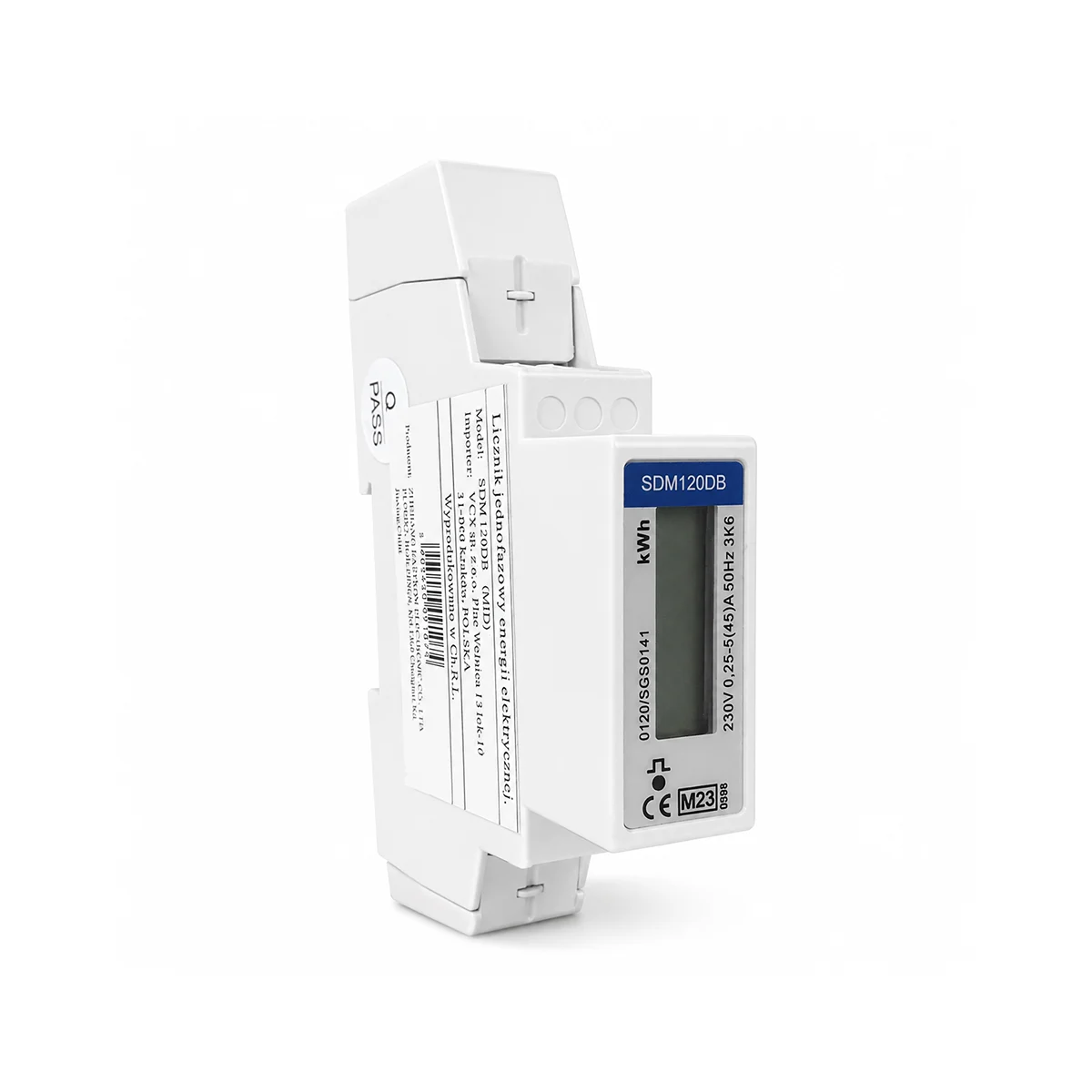

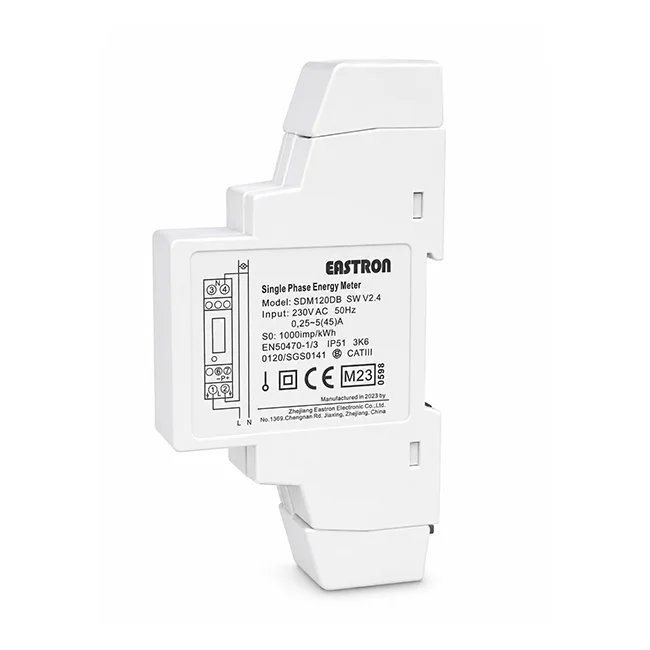

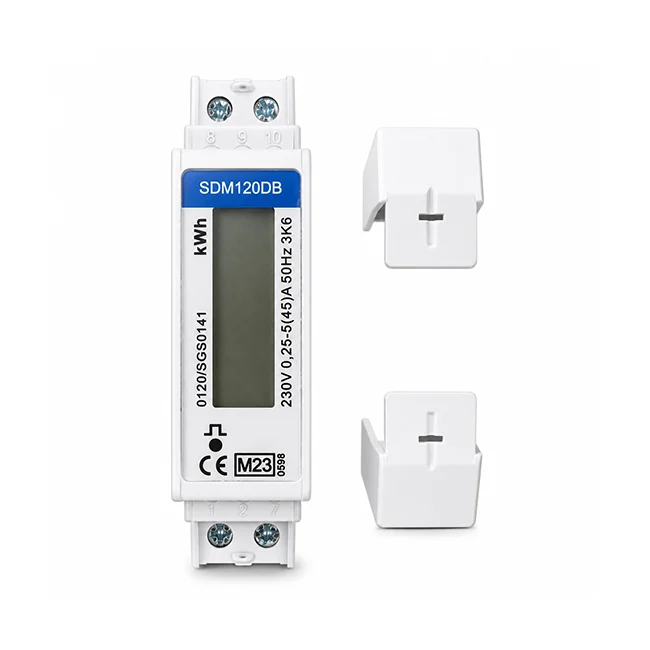

Licznik energii jednofazowy SDM120DB MID 45A z podświetleniem LCD

Jednofazowy licznik energii SDM120DB MID z podświetleniem

SDM120DB MID to jednofazowy licznik energii elektrycznej przeznaczony do dokładnego pomiaru zużycia energii czynnej w instalacjach prądu przemiennego 230 V. Urządzenie wykonuje pomiar bezpośredni przy maksymalnym prądzie znamionowym wynoszącym 45 A.

Model SDM120DB został wyposażony w czytelny, podświetlany wyświetlacz LCD, który ułatwia kontrolowanie wskazań również w słabo oświetlonych rozdzielnicach. Licznik prezentuje pobraną energię elektryczną w kilowatogodzinach, a maksymalna wartość odczytu wynosi 99999,9 kWh.

Licznik energii elektrycznej z certyfikatem MID

Licznik SDM120DB posiada certyfikację MID i zapewnia dokładność pomiaru w klasie 1/B. Może być stosowany w instalacjach, w których wymagany jest wiarygodny i precyzyjny pomiar pobranej energii elektrycznej.

Urządzenie spełnia wymagania norm IEC 62053-21 oraz EN 50470-1/3. Dzięki temu sprawdzi się zarówno jako licznik główny w wydzielonym obwodzie, jak i podlicznik energii w instalacjach domowych, usługowych oraz przemysłowych.

Podświetlany wyświetlacz LCD

Najważniejszą cechą wersji SDM120DB jest podświetlenie ekranu LCD. Rozwiązanie to poprawia widoczność wskazań i pozwala szybko odczytać zużycie energii bez konieczności stosowania dodatkowego źródła światła.

Podświetlany licznik energii jest szczególnie przydatny w zamkniętych rozdzielnicach, szafach sterowniczych, pomieszczeniach technicznych, garażach oraz innych miejscach o ograniczonym oświetleniu.

Pomiar energii czynnej i wyjście impulsowe

Jednofazowy licznik energii SDM120DB mierzy ilość pobranej energii czynnej wyrażonej w kWh. Urządzenie posiada wyjście impulsowe o stałej 1000 imp/kWh, umożliwiające przekazywanie informacji o zużyciu energii do zewnętrznego systemu rejestracji lub monitorowania.

Wyjście impulsowe pozwala wykorzystać licznik jako element bardziej rozbudowanego układu kontroli zużycia energii elektrycznej.

Zastosowanie licznika SDM120DB

Licznik energii jednofazowy SDM120DB może być stosowany między innymi do pomiaru zużycia energii w:

• domach jednorodzinnych i mieszkaniach,
• lokalach handlowych i usługowych,
• garażach, warsztatach i budynkach gospodarczych,
• rozdzielnicach elektrycznych,
• wydzielonych obwodach jednofazowych,
• instalacjach fotowoltaicznych,
• punktach rozliczeniowych dla najemców,
• systemach monitorowania poboru energii.

Najważniejsze zalety licznika SDM120DB MID

• pomiar energii czynnej w jednofazowych instalacjach 230 V,
• maksymalny prąd znamionowy 45 A,
• certyfikacja MID,
• dokładność pomiaru w klasie 1/B,
• podświetlany wyświetlacz LCD,
• wyjście impulsowe 1000 imp/kWh,
• bezpośredni pomiar prądu bez przekładników,
• niewielka szerokość wynosząca 17,5 mm,
• montaż w rozdzielnicy na szynie DIN,
• stopień ochrony obudowy IP51.

Dane techniczne licznika SDM120DB MID

Parametry elektryczne i pomiarowe

• Model: SDM120DB MID
• Rodzaj instalacji: jednofazowa
• Rodzaj pomiaru: bezpośredni
• Mierzona energia: energia czynna
• Jednostka pomiaru: kWh
• Klasa dokładności: klasa 1/B
• Napięcie znamionowe: 230 V AC
• Zakres napięcia pracy: 176–276 V
• Prąd bazowy: 5 A
• Maksymalny prąd znamionowy: 45 A
• Prąd rozruchowy: 0,4% Ib
• Częstotliwość pracy: 50 Hz
• Wyjście impulsowe: 1000 imp/kWh
• Maksymalny odczyt: 99999,9 kWh

Wyświetlacz i obsługa

• Rodzaj wyświetlacza: LCD
• Podświetlenie wyświetlacza: tak
• Czas uruchomienia: około 3 sekund

Warunki pracy i odporność

• Temperatura pracy: od -20°C do +55°C
• Temperatura składowania: od -40°C do +70°C
• Temperatura referencyjna: +23°C ±2°C
• Wilgotność podczas pracy: do 90%
• Wilgotność podczas magazynowania: do 95%
• Stopień ochrony obudowy: IP51
• Środowisko mechaniczne: M1
• Klasa ochronności: II
• Odporność izolacji na napięcie AC: 4 kV przez 1 minutę
• Odporność na napięcie udarowe: 6 kV, impuls 1,2 µs
• Odporność na przeciążenie: 30 Imax przez 0,01 s

Wymiary licznika

• Wysokość: 119 mm
• Szerokość: 17,5 mm
• Głębokość: 62 mm
• Waga: około 0,1 kg

Normy i zgodność

• IEC 62053-21,
• EN 50470-1,
• EN 50470-3,
• zgodność z wymaganiami MID.

Dlaczego warto wybrać licznik energii SDM120DB?

Licznik energii jednofazowy SDM120DB MID łączy dokładny pomiar zużycia energii, kompaktową konstrukcję i wygodny odczyt wskazań. Podświetlany ekran LCD zwiększa komfort obsługi, a wyjście impulsowe pozwala współpracować z zewnętrznymi systemami monitorowania.

Dzięki szerokości wynoszącej tylko 17,5 mm urządzenie zajmuje niewiele miejsca w rozdzielnicy. Maksymalny prąd 45 A umożliwia stosowanie licznika do monitorowania wielu typowych obwodów jednofazowych w budynkach mieszkalnych, użytkowych i technicznych.
