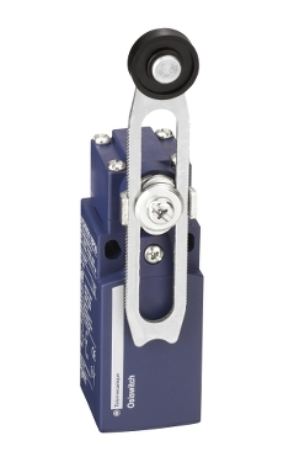

Wyłącznik krańcowy 1NC+1NO

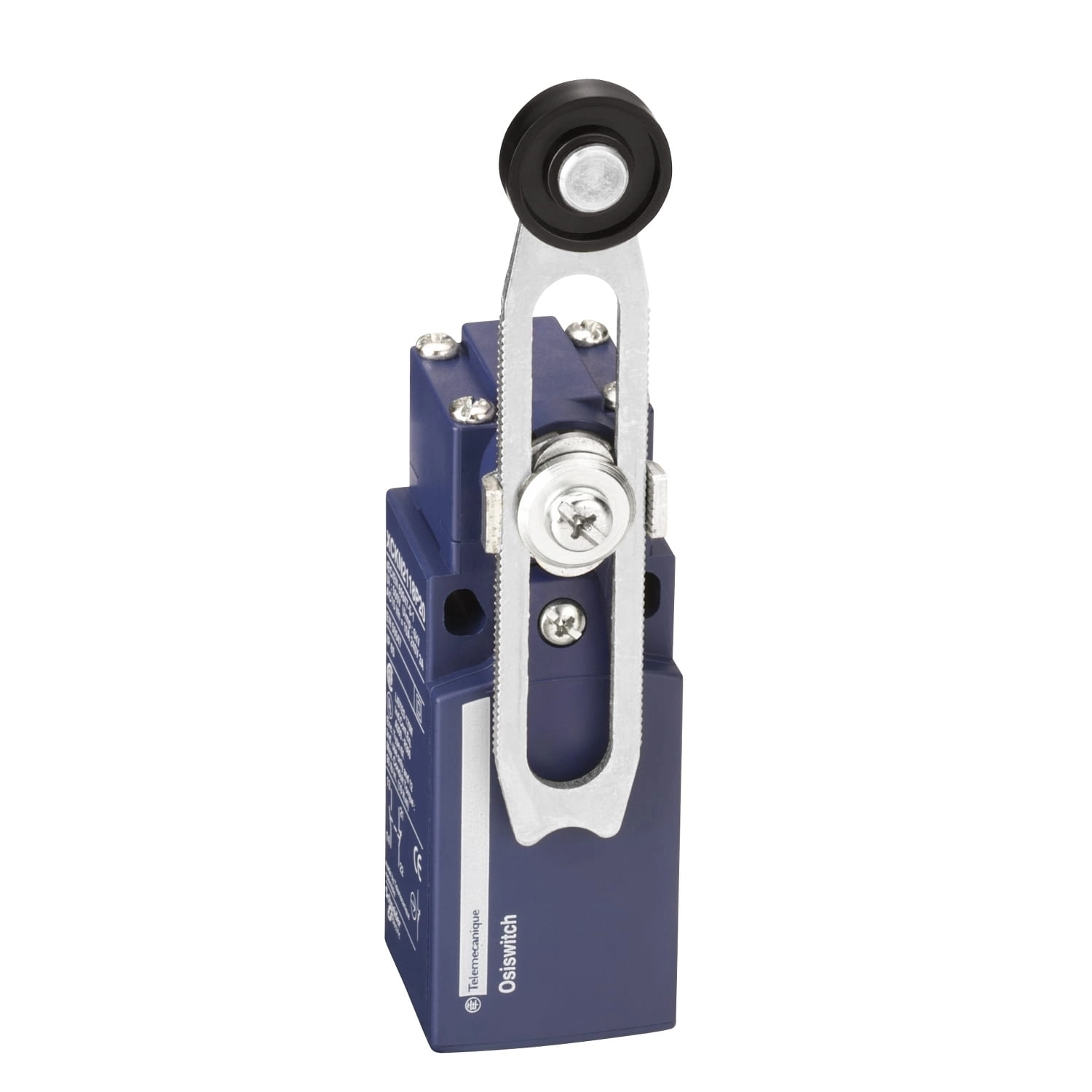

ŁĄCZNIK KRAŃCOWY Z DŹWIGNIĄ SPRĘŻYNOWĄ Z ROLKĄ 1NC+1NO

Łącznik krańcowy jest urządzeniem, które przetwarza ruch mechaniczny na elektryczny sygnał sterujący. Posiada 1 styk normalnie zamknięty + 1 styk normalnie otwarty, styki migowe z wymuszonym otwieraniem i zapewnia uruchamianie przełącznika za pomocą krzywki 30°. Posiada sprężynę powrotną, termoplastyczną dźwignię rolkową i obsługuje podejście boczne w 2 kierunkach. Ruch głowicy roboczej łączników krańcowych jest obrotowy. Wyposażony jest w zaciski śrubowe do podłączenia elektrycznego i 1 otwór gwintowany do dławika kablowego PG11. Produkt posiada stopień ochrony IP65 i IK04. Posiada znamionowy prąd operacyjny 3A przy 240V AC, 0,1A przy 250V AC oraz konwencjonalny, załączony prąd termiczny 10A. Jego trwałość mechaniczna wynosi około 10 mln cykli roboczych, a elektryczna 5 mln cykli roboczych. Ten łącznik krańcowy ma nieruchomy korpus, który jest wykonany z tworzywa sztucznego. Jego wymiary to 30mm (szerokość) x 42mm (głębokość) x 108mm do 157mm (wysokość) i waży 0,18kg. Jest przeznaczony do wszystkich zastosowań w maszynach przemysłowych, takich jak pakowanie, przenoszenie materiałów, przenoszenie, obróbka, żywność i napoje, sektor usług itp.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Telemecanique Limit switches XC Standard
• Nazwa serii: Format standardowy
• Typ produktu lub komponentu: Łącznik krańcowy
• Skrócona nazwa urządzenia: XCKN
• Konstrukcja czujnika: Kompaktowa
• Typ korpusu: Stacjonarny
• Typ głowicy: Główka obrotowa
• Materiał: Plastik
• Materiał korpusu: Plastikowy
• Materiał głowicy: Plastik
• Sposób mocowania: Za korpus
• Ruch głowicy operacyjnej: Obrotowy
• Typ elementu napędowego: Dźwignia rolkowa z samoczynnym powrotem termoplastyczny zmienna długość
• Rodzaj podejścia: Dostęp z boku, 2 kierunki
• Wejście kablowe: 1 gwintowane wejście dla dławnicy kablowej Pg 11
• Liczba biegunów: 2
• Typ i konfiguracja styków: 1 NC + 1 NO
• Działanie styków: Działanie migowe
• Załączenie łącznika: Przez krzywkę 30°
• Przyłącza elektryczne: Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.34...2 x 1.5 mm²
• Forma izolacji styków: Zb
• Skuteczne otwarcie: Z
• Trwałość mechaniczna: 10000000 cykl
• Szerokość: 30 mm
• Wysokość: 108-157 mm
• Głębokość: 42 mm
• Masa produktu: 0,18 kg
