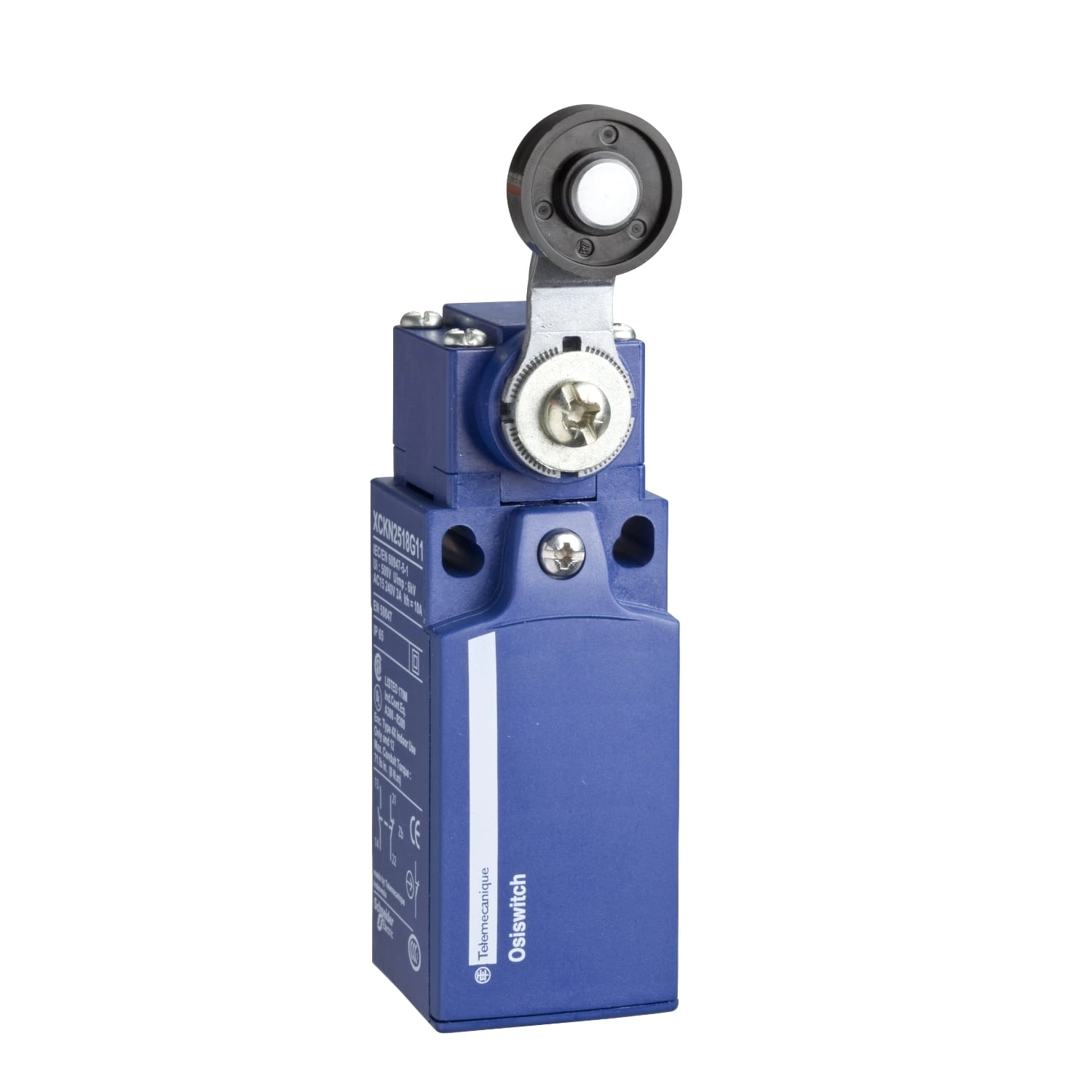

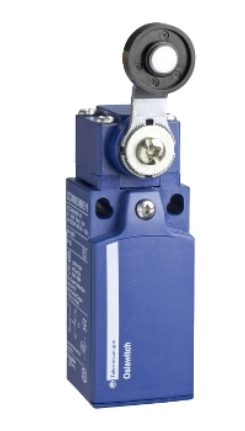

Łącznik krańcowy trzpień z dźwignią rolkową 1NC+1NO

Łącznik krańcowy jest urządzeniem, które przetwarza ruch mechaniczny na elektryczny sygnał sterujący. Posiada 1 styk normalnie zamknięty + 1 styk normalnie otwarty, styki migowe z wymuszonym otwieraniem i zapewnia uruchamianie przełącznika za pomocą krzywki 30°. Posiada sprężynę powrotną, termoplastyczną dźwignię rolkową i obsługuje podejście boczne w 2 kierunkach. Ruch głowicy roboczej łączników krańcowych jest obrotowy. Posiada znamionowy prąd operacyjny 3A przy 240V AC, 0,1A przy 250V AC oraz konwencjonalny, załączony prąd termiczny 10A. Jego trwałość mechaniczna wynosi około 10 mln cykli roboczych, a elektryczna 5 mln cykli roboczych. Ten łącznik krańcowy posiada nieruchomy korpus typu, który wykonany jest z tworzywa sztucznego. Jest przeznaczony do wszystkich zastosowań w maszynach przemysłowych, takich jak pakowanie, przenoszenie materiałów, przenoszenie, obróbka, żywność i napoje, sektor usług itp.

SPECYFIKACJA TECHNICZNA:

• Gama produktów: Telemecanique Limit switches XC Standard
• Nazwa serii: Format standardowy
• Typ produktu lub komponentu: Łącznik krańcowy
• Skrócona nazwa urządzenia: XCKN
• Konstrukcja czujnika: Kompaktowa forma A
• Typ korpusu: Stacjonarny
• Typ głowicy: Główka obrotowa
• Materiał: Plastik
• Materiał korpusu: Plastikowy
• Materiał głowicy: Plastik
• Sposób mocowania: Za korpus
• Ruch głowicy operacyjnej: Obrotowy
• Typ elementu napędowego: Dźwignia rolkowa z samoczynnym powrotem termoplastyczny
• Rodzaj podejścia: Dostęp z boku, 2 kierunki
• Wejście kablowe: 1 gwintowane wejście dla dławnicy kablowej Pg 11
• Liczba biegunów: 2
• Typ i konfiguracja styków: 1 NC + 1 NO
• Działanie styków: Działanie migowe
• Ścieżki: 24/40 mm
• Załączenie łącznika: Przez krzywkę 30°
• Przyłącza elektryczne: Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.34...2 x 1.5 mm²
• Forma izolacji styków: Zb
• Skuteczne otwarcie: Z
• Szerokość: 30 mm
• Wysokość: 108 mm
• Głębokość: 44,5 mm
• Masa produktu: 0,175 kg
